4.2. Основная инструкция по FreeBSD для PC

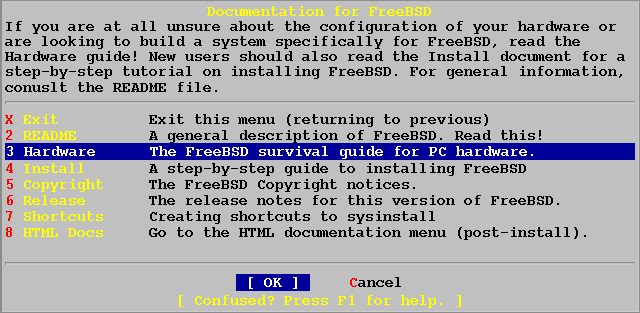

Выберите "Hardware" из меню документации.

Рисунок 4-3. Обзор документации по оборудованию

На экране вы увидите руководство по оборудованию.

    Содержание
    ----------
    0.  Условные обозначения документа
    1.  Используемая конфигурации (GENERIC kernel)
    2.  Использование UserConfig для изменения настроек ядра FreeBSD
    3.  LINT - другие возможные конфигурации
    4.  Поддерживаемое оборудование

    Смотри TROUBLE.TXT для Q&A в случае возникновения проблем с оборудованием.

    ==========================================================================

    0.      Условные обозначения документа
    --      ------------------------------

    Текст, вводимый пользователем, в этом руководстве выделяется подчеркиванием
    при помощи символа `-' для отделения его от сообщений, выдаваемых компьютером.

    1.      Используемая (GENERIC) конфигурация
    --      -----------------------------------

    Следующая таблица содержит список всех устройств, которые присутствуют
    в GENERIC ядре.  Это необходимая часть операционной системы, которая
    устанавливается в вашем главном разделе во время инсталляции. Сжатая
    версия GENERIC ядра также используется на установочной дискете и в
    при начальной загрузки DOS.

    В таблице описываются различные параметры, используемые драйвером для
    сообщения с оборудованием в вашей системе. Здесь также находятся четыре
    параметра, хотя не каждый из них используется всеми устройствами:

       Port   Начальный I/O порт, используемый устройством, представлен в
       	      шестнадцатеричной системе.

       IOMem  Нижний (или начальный) адрес памяти, используемый устройством,
              также указан в шестнадцатеричной системе.

       IRQ    Прерывание, используемой устройством для предупреждения
              пользователя о событии, указвается в десятичной системе.

       DRQ    Канал DMA (прямой доступ к памяти) используется устройством
              для того, чтобы перемещать данные в основную память или из нее.
              Указан в десятичной системе.

    Если напротив данных в таблице стоит величина `n/a', это означает,
    что рассматриваемый параметр не может быть применен к этому устройству.
    Величина "dyn" означает, что правильная величина должна быть автоматически
    определена ядром при загрузке системы и вам нет необходимости волноваться
    об этом.

    Если данные помечены *, это означает, что поддержка в настоящий момент
    невозможна, но она будет задействована, когда диск будет подготовлен
    для работы в рамках новой версии 4.0.

    FreeBSD GENERIC kernel:

            Port    IRQ     DRQ     IOMem   Description
            ----    ---     ---     -----   ---------------------------------
    fdc0    3f0     6       2       n/a     Floppy disk controller
    ata0    170     14      n/a     n/a     ATA/ATAPI controller
    ata1    170     15      n/a     n/a     ATA/ATAPI controller
    atadisk0 n/a    n/a     n/a     n/a     ATA disk drives
    atapicd0 n/a    n/a     n/a     n/a     ATAPI CDROM drives
    atapifd0 n/a    n/a     n/a     n/a     ATAPI floppy drives
    atapist0 n/a    n/a     n/a     n/a     ATAPI tape drives

    adv0    n/a     n/a     n/a     n/a     AdvanSys Narrow SCSI controllers
    adw0    n/a     n/a     n/a     n/a     AdvanSys Wide SCSI controllers
    amd0    n/a     n/a     n/a     n/a     AMD 53C974 (Tekram DC390(T))
    ncr0    n/a     n/a     n/a     n/a     NCR PCI SCSI controller
    bt0     330     dyn     dyn     dyn     Buslogic SCSI controller
    aha0    330     dyn     5       dyn     Adaptec 154x/1535 SCSI controller
    ahb0    dyn     dyn     dyn     dyn     Adaptec 174x SCSI controller
    ahc0    dyn     dyn     dyn     dyn     Adaptec 274x/284x/294x SCSI controller
    aic0    340     11      dyn     dyn     Adaptec 152x/AIC-6360/AIC-6260 SCSI
                                            controller
    isp0    dyn     dyn     dyn     dyn     QLogic 10X0, 1240 Ultra SCSI, 1080/1280
                                            Ultra2 SCSI, 12160 Ultra3 SCSI, 2X00
                                            Fibre Channel SCSI controller
    ncv     dyn     dyn     n/a     n/a     NCR 53C500 based PC-Card SCSI
    nsp     dyn     dyn     n/a     dyn     Workbit Ninja SCSI-3 based PC-Card SCSI
    stg     dyn     dyn     n/a     n/a     TMC 18C30/50 based ISA/PC-Card SCSI
    dpt0    dyn     dyn     n/a     n/a     DPT RAID SCSI controllers
    amr0    dyn     dyn     n/a     n/a     AMI MegaRAID controllers
    mlx0    dyn     dyn     n/a     dyn     Mylex DAC960 RAID controllers
    twe0    dyn     dyn     n/a     n/a     3ware Escalade RAID controllers
    asr0    dyn     dyn     dyn     dyn     DPT SmartRaid V, VI, and
                                            Adaptec SCSI RAID
    mly0    dyn     dyn     dyn     dyn     Mylex AcceleRAID/eXtremeRAID
    aac     dyn     dyn     dyn     dyn     Adaptec FSA family PCI SCSI RAID
    wt0     300     5       1       dyn     Wangtek and Archive QIC-02/QIC-36

    psm0    60      12      n/a     n/a     PS/2 Mouse

    mcd0    300     10      n/a     n/a     Mitsumi CD-ROM
    matcd0  230     n/a     n/a     n/a     Matsushita/Panasonic CD-ROM
    scd0    230     n/a     n/a     n/a     Sony CD-ROM

    sio0    3f8     4       n/a     n/a     Serial Port 0 (COM1)
    sio1    2f8     3       n/a     n/a     Serial Port 1 (COM2)

    ppc0    dyn     7       n/a     n/a     Printer ports

    dc0     n/a     n/a     n/a     n/a     DEC/Intel 21143 cards and workalikes
    de0     n/a     n/a     n/a     n/a     DEC DC21x40 PCI based cards
                                            (including 21140 100bT cards)
    ed0     280     10      dyn     d8000   WD & SMC 80xx; Novell NE1000 &
                                            NE2000; 3Com 3C503; HP PC Lan+
    ep0     300     10      dyn     dyn     3Com 3C509
    ex0     dyn     dyn     dyn     n/a     Intel EtherExpress Pro/10 cards
    fe0     300     dyn     n/a     n/a     Allied-Telesyn AT1700, RE2000 and
                                            Fujitsu FMV-180 series cards.
    fxp0    dyn     dyn     n/a     dyn     Intel EtherExpress Pro/100B and
                                            Intel PRO/100+ Management Adapter
    ie0     300     10      dyn     d0000   AT&T StarLAN 10 and EN100;
                                            3Com 3C507; NI5210;
                                            Intel EtherExpress (8/16,16[TP]) cards
    lnc0    280     10      n/a     dyn     Lance/PCnet cards
                                            (Isolan, Novell NE2100, NE32-VL,
                                            some PCnet-PCI cards)
    pcn0    dyn     dyn     n/a     dyn     AMD PCnet/FAST, PCnet/FAST+,
                                            PCnet/FAST III, PCnet/PRO, PCnet/Home,
                                            and HomePNA cards
    rl0     dyn     dyn     n/a     dyn     RealTek 8129/8139 Fast Ethernet
    sf0     dyn     dyn     n/a     dyn     Adaptec AIC-6915 Fast Ethernet
    sis0    dyn     dyn     n/a     dyn     SiS 900/SiS 7016 Fast Ethernet
    sn0     0x300   10      n/a     n/a     SMC 91xx Ethernet
    ste0    dyn     dyn     n/a     dyn     Sundance ST201 Fast Ethernet
    tl0     dyn     dyn     n/a     dyn     TI TNET100 'ThunderLAN' cards.
    tx0     dyn     dyn     n/a     dyn     SMC 9432 'Epic' Fast Ethernet
    wb0     dyn     dyn     n/a     dyn     Winbond W89C840F PCI based cards.
    vr0     dyn     dyn     n/a     dyn     VIA VT3043/VT86C100A PCI based cards.
    vx0     dyn     dyn     n/a     dyn     3Com 3c59x ((Fast) Etherlink III)
    xe0     dyn     dyn     n/a     dyn     Xircom CreditCard adapters(16bit)
    xl0     dyn     dyn     n/a     dyn     3Com 3c900, 3c905, 3c905B, 3c905C,
                                            3c980, 3cSOHO100 ((Fast) Etherlink XL)
    cs0     0x300   dyn     n/a     n/a     Crystal Semiconductor CS89x0-based
                                            cards.
    --- Конец таблицы ---

    Иногда бывает так, что оборудование на вашем компьютере не подходит под
    установки, указанные в таблице, и изделие, из-за которого возник конфликт,
    стоит без отметки "dyn". В этом случае вам придется либо переконфигурировать
    ваше оборудование, либо воспользоваться UserConfig для того, чтобы
    переконфигурировать ядро (смотри следующий раздел).

    Если настройки не подходят, ядро может не обнаружить или не получить
    надежный доступ к устройствам системы.

    2.      Применение UserConfig для изменения настроек ядра FreeBSD
    --      ---------------------------------------------------------

    Ядро FreeBSD на установочной дискете содержит драйвера для всего списка
    оборудования, которое предположительно может использоваться для установки
    системы в разнообразной комбинации. К сожалению, драйвера ядра не всегда могут
    точно определить некоторые устройства, а для других, процесс определения
    может вызвать необратимые последствия.

    Чтобы облегчить этот процесс, во FreeBSD предусмотрен UserConfig. С его
    помощью пользователь может конфигурировать и блокировать драйвера
    устройств до того, как ядро будет загружено, избегая потенциальных
    конфликтов и устраняя необходимость переконфигурировать оборудование
    под настройки драйвера.

    Как только FreeBSD будет установлена, изменения, внесенные при помощи
    UserConfig, останутся в памяти, чтобы их не пришлось вносить каждый раз
    заново.

    Очень важно заблокировать не связанные с системой драйвера для того,
    чтобы свести к минимуму возможность помех, способных вызвать труднорешимые
    проблемы.

    UserConfig имеет возможность интерфейса командной строки для пользователей,
    у которых serial консоль или которым необходим ввод из командной строки, и
    полноэкранный (visual) интерфейс, который позволяет конфигурировать систему
    при помощи раскрывающихся меню.

    Вот пример того, как выглядит UserConfig на экране в режиме 'visual':

    ---Active Drivers---------------------------10 Conflicts------Dev---IRQ--Port--
     Storage :  (Collapsed)
     Network :
      NE1000,NE2000,3C503,WD/SMC80xx Ethernet adapters    CONF  ed0       5  0x280
      NE1000,NE2000,3C503,WD/SMC80xx Ethernet adapters    CONF  ed1       5  0x300
     Communications : (Collapsed)
     Input : (Collapsed)
     Multimedia :
    ---Inactive Drivers-------------------------------------------Dev--------------
     Storage :
     Network : (Collapsed)
     Communications :
     Input :
     Multimedia :


    ---Parameters-for-device-ed0---------------------------------------------------
     Port address : 0x280      Memory address : 0xd8000
     IRQ number   : 5          Memory size    : 0x2000
     Flags        : 0x0000
    -------------------------------------------------------------------------------
      IO Port address (Hexadecimal, 0x1-0x2000)
      [TAB]   Change fields           [Q]   Save device parameters


      Экран разделен на четыре секции :

     - Активные драйверы. Здесь приведены драйверы, которые в настоящий
       момент задействованы, а также их основные параметры.
     - Неактивные драйверы. Эти драйверы присутствуют, но не задействованы.
     - Поле редактирования параметров. Используется для изменения
       параметров драйвера.
     - Помощь. Здесь показана подсказка по работе с клавиатурой.

    Один из Активных и Неактивных листов всегда используется, и текущие
    данные ярко выделены. Если в списке больше данных, чем может быть
    выведено на экран, их можно прокручивать.  Панель можно передвигать
    вверх-вниз при помощи курсорных клавиш, а также двигаться между списками
    при помощи клавиши ТАВ.

    Драйверы в Активном списке могут быть с пометкой "CONF".  Это указывает
    на то, что один или более параметров находится в конфликте с другим
    устройством, а также указывает на потенциальные проблемы. Общее количество
    конфликтов отображено сверху экрана.

    Как правило, конфликтов следует избегать путем блокирования конфликтных
    устройств, не присутствующих в системе, или изменяя их конфигурацию так,
    чтобы они подходили под установленное оборудование.

    В списках, драйверы группируются по их основным функциям. Группы могут
    быть 'Collapsed' для того, чтобы упростить изображение (это установочное
    состояние для всех групп). Если группа свернута, она будет стоять с
    пометкой '(Collapsed)' в списке, как показано выше. Для того, чтобы
    расширить группу Collapsed, расположите выделенную панель над заголовком
    группы и нажмите Enter. Чтобы снова ее свернуть, повторите действия.

    Когда драйвер устройства в Активном списке выделен, его полные параметры
    отображены в области Редактирования параметров. Обратите внимание на то,
    что не все драйверы используют все возможные параметры, а некоторое
    поддерживаемое драйверами оборудование может не использовать все
    поддерживаемые драйвером параметры.

    Чтобы заблокировать драйвер, зайдите в Активный список, расширьте группу, в
    которой он находится, выделите драйвер и нажмите Del. Драйвер переместится
    в свою группу в Неактивном листе. (Если группа свернута или ее нет на
    экране, вы можете не увидеть новое местоположение драйвера.)

    Чтобы активизировать драйвер, зайдите в Неактивный список, расширьте группу,
    в которой он находится, выделите драйвер и нажмите Enter. Выделение
    переместится в Активный список, а только что активизированный вами драйвер
    будет выделен и готов к конфигурации.

    Чтобы сконфигурировать драйвер, зайдите в Активный список, расширьте группу
    в которой он находится, выделите драйвер и нажмите Enter. Курсор переместится
    в область Редактирования параметров устройства которые могут быть
    изменены.

    Во время редактирования параметров клавиша ТАВ и курсорные клавиши могут быть
    использованы для перемещения между полями. Большинство цифровых величин (кроме
    IRQ) вводятся в шестнадцатеричной системе, как это указано при помощи '0x' в
    начале поля. Допустимые  для данного поля величины показаны в области Key Help,
    когда поле активно.

    Чтобы закончить конфигурацию драйвера, нажмите 'Q'.

    Обратите внимание, что устройства PCI, Microchannel и EISA могут быть тщательно
    проверены, и потому они не представлены в таблице выше. Их установки не могут
    быть изменены при помощи UserConfig.


    3.      LINT - другие возможные конфигурации
    --      ------------------------------------

    Следующие драйверы не присутствуют в GENERIC ядре, но остаются доступными для
    тех, кто хочет скомпилировать пользовательское ядро (смотри раздел 6 FreeBSD.FAQ).
    Файл конфигурации LINT (/sys/i386/conf/LINT) также содержит прототипы данных
    практически для всех устройств, поддерживаемых FreeBSD. Эти данные можно
    также использовать в качестве ссылок.

    Названия устройств и короткое описание каждого указаны ниже. Номера портов
    и т.п. здесь не имеют значения, поскольку вам в любом случае нужно
    скомпилировать ваше ядро. После этого вы получите доступ к этим устройствам
    и таким образом, сумеете уже в процессе настроить адреса так, чтобы они
    подходили под ваше оборудование. Файл LINT содержит прототипы данных для
    всех устройств, указанных ниже; вы легко можете их вырезать и вставить в
    свой файл (или просто скопировать LINT в свое ядро и отредактировать его по
    собственному усмотрению):

    ata:    Alternate high-performance driver for IDE controllers
    ctx:    Cortex-I frame grabber
    cx:     Cronyx/Sigma multiport sync/async
    cy:     Cyclades high-speed serial driver
    el:     3Com 3C501
    fea:    DEC DEFEA EISA FDDI adapter
    fpa:    DEC DEFPA PCI FDDI adapter
    gp:     National Instruments AT-GPIB and AT-GPIB/TNT board
    gsc:    Genius GS-4500 hand scanner
    gus:    Gravis Ultrasound - Ultrasound, Ultrasound 16, Ultrasound MAX
    gusxvi: Gravis Ultrasound 16-bit PCM
    hea:    Efficient ENI-155p ATM PCI adapter
    hfa:    FORE PCA-200E ATM PCI adapter
    isic:   isdn4bsd Siemens ISDN Chipset driver
    joy:    Joystick
    labpc:  National Instrument's Lab-PC and Lab-PC+
    meteor: Matrox Meteor frame-grabber card
    bktr:   Brooktree Bt848 / Bt 878 based frame-grabber cards.
    mpu:    Roland MPU-401 stand-alone card
    mse:    Microsoft, Logitech, ATI bus mouse ports
    mss:    Microsoft Sound System
    opl:    Yamaha OPL-2 and OPL-3 FM - SB, SB Pro, SB 16, ProAudioSpectrum
    pas:    ProAudioSpectrum PCM and MIDI
    pca:    PCM audio ("/dev/audio") through your PC speaker
    pcm:    PCM audio on most modern PCI/ISA audio codecs
    psm:    PS/2 mouse port
    rc:     RISCom/8 multiport card
    sb:     SoundBlaster PCM - SoundBlaster, SB Pro, SB16, ProAudioSpectrum
    sbmidi: SoundBlaster 16 MIDI interface
    sbxvi:  SoundBlaster 16
    si:     Specialix SI/XIO/SX (old and enhanced ISA, PCI, EISA) serial
    sym:    Alternate high-performance driver for NCR/LSI Logic SCSI controllers
    spigot: Creative Labs Video Spigot video-acquisition board
    uart:   Stand-alone 6850 UART for MIDI
    wds:    Western Digital WD7000 IDE

    --- конец списка ---


    4.      Поддерживаемое оборудование
    --      ---------------------------

    В настоящий момент FreeBSD используется на разнообразных устройствах ISA,
    VLB, EISA, Microchannel и шина PCI на базе PC, от 386sx до машин класса
    Pentium (хотя 386sx не рекомендуется).  Предусмотрены также поддержка для
    групповых конфигураций драйвера IDE, различные контроллеры SCSI, сеть
    и серийные карты.

    Ниже идет список всех известных внешних устройств, которые работают с
    FreeBSD.  Другие конфигурации также могут работать, просто мы еще не
    владеем достоверной информацией на этот счет. Последние версии системы
    поддерживают более широкий спектр оборудования. Имейте ввиду,
    данный список взят для конкретной версии системы FreeBSD 4.3-RELEASE:


    4.1.    Контроллеры дисков
    ----    ------------------

    IDE
    ATA controllers:
        Acerlabs Aladdin
        AMD 756
        CMD 646
        Cypress 82C693
        HighPoint HPT366
        HighPoint HPT370
        Intel PIIX
        Intel PIIX3
        Intel PIIX4
        Intel ICH
        Intel ICH2
        Promise Fasttrak-33
        Promise Fasttrak-66
        Promise Fasttrak-100
        Promise Ultra-33
        Promise Ultra-66
        Promise Ultra-100
        SiS 5591
        VIA 82C586
        VIA 82C686a
        VIA 82C686b


    Adaptec 1535 ISA SCSI controllers
    Adaptec 154x series ISA SCSI controllers
    Adaptec 174x series EISA SCSI controller in standard and enhanced mode.
    Adaptec 274X/284X/2920C/294x/2950/19160/29160/3940/3950/39160
            Narrow/Wide/Twin series EISA/VLB/PCI SCSI controllers.
    Adaptec AIC7850, AIC7860, AIC7880, AIC789x, on-board SCSI controllers.
    Adaptec 1510 series ISA SCSI controllers (not for bootable devices)
    Adaptec 152x series ISA SCSI controllers
    Adaptec AIC-6260 and AIC-6360 based boards, which includes the AHA-152x
    and SoundBlaster SCSI cards.

    Adaptec 2100S, 2400A, 3200S, and 3400S SCSI RAID controllers.

    Adaptec FSA family RAID controllers:
        Adaptec AAC-2622
        Adaptec AAC-364
        Adaptec AAC-3642
        Dell PERC 2/QC
        Dell PERC 2/Si
        Dell PERC 3/Di
        Dell PERC 3/QC
        Dell PERC 3/Si
        HP NetRAID-4M


    AdvanSys SCSI controllers (все модели).

    BusLogic MultiMaster контроллеры:

    [ Обратите внимание, что адаптеры BusLogic/Mylex "Flashpoint" еще НЕ
    поддерживаются ]

    BusLogic MultiMaster "W" Series Host Adapters:
        BT-948, BT-958, BT-958D
    BusLogic MultiMaster "C" Series Host Adapters:
        BT-946C, BT-956C, BT-956CD, BT-445C, BT-747C, BT-757C, BT-757CD, BT-545C,
        BT-540CF
    BusLogic MultiMaster "S" Series Host Adapters:
        BT-445S, BT-747S, BT-747D, BT-757S, BT-757D, BT-545S, BT-542D, BT-742A,
        BT-542B
    BusLogic MultiMaster "A" Series Host Adapters:
        BT-742A, BT-542B

    AMI FastDisk controllers и имитации настоящих BusLogic MultiMaster
    также поддерживаются.

    DPT SmartCACHE Plus, SmartCACHE III, SmartRAID III, SmartCACHE IV и
    SmartRAID IV SCSI/RAID контроллеры также поддерживаются.

    DPT SmartRAID V и VI SCSI RAID controllers:
        PM1554, PM2554, PM2654, PM2865, PM2754, PM3755, PM3757

    AMI MegaRAID Express and Enterprise family RAID controllers:
        MegaRAID Series 418
        MegaRAID Enterprise 1200 (Series 428)
        MegaRAID Enterprise 1300 (Series 434)
        MegaRAID Enterprise 1400 (Series 438)
        MegaRAID Enterprise 1500 (Series 467)
        MegaRAID Enterprise 1600 (Series 471)
        MegaRAID Elite 1500 (Series 467)
        MegaRAID Elite 1600 (Series 493)
        MegaRAID Express 100 (Series 466WS)
        MegaRAID Express 200 (Series 466)
        MegaRAID Express 300 (Series 490)
        MegaRAID Express 500 (Series 475)
        Dell PERC
        Dell PERC 2/SC
        Dell PERC 2/DC
        Dell PERC 3/DCL
        HP NetRAID-1si
        HP NetRAID-3si
        HP Embedded NetRAID
    Поддерживается загрузка с этих контроллеров.

    Mylex DAC960 и DAC1100 RAID контроллеры с 2.x, 3.x, 4.x и 5.x
    встроенным программным обеспечением:
        DAC960P
        DAC960PD
        DAC960PDU
        DAC960PL
        DAC960PJ
        DAC960PG
        AcceleRAID 150
        AcceleRAID 250
        eXtremeRAID 1100
    Этот список включает в себя контроллеры, которые продаются Digital/Compaq
    в Alpha системах в the StorageWorks family, напр. KZPSC, KZPAC.  Адаптеры
    EISA не поддерживаются.

    Mylex PCI to SCSI RAID контроллеры с 6.x встроенным программным
    обеспечением:
        AcceleRAID 160
        AcceleRAID 170
        AcceleRAID 352
        eXtremeRAID 2000
        eXtremeRAID 3000
    Совместимые контроллеры Mylex, не указанные в списке, должны работать,
    но еще не проверены.

    3ware Escalade ATA RAID контроллеры.  Все члены серий 5000, 6000, и 7000
    поддерживаются.

    Контроллеры Qlogic и их модели:
        Qlogic 1020, 1040 SCSI и контроллеры Ultra SCSI
        Qlogic 1240 dual Ultra SCSI контроллеры
        Qlogic 1080 Ultra2 LVD и 1280 Dual Ultra2 LVD контроллеры
        Qlogic 12160 Ultra3 LVD контроллеры
        Qlogic 2100 и Qlogic 2200 Fibre Channel SCSI контроллеры
        Performance Technology SBS440 ISP1000 модели
        Performance Technology SBS450 ISP1040 модели
        Performance Technology SBS470 ISP2100 модели
        Antares Microsystems P-0033 ISP2100 модели

    SymBios (бывшие NCR) 53C810, 53C810a, 53C815, 53C820, 53C825a, 53C860,
    53C875, 53C875e, 53C875j, 53C885, 53C895 и 53C896 PCI SCSI контроллеры:
            ASUS SC-200
            Data Technology DTC3130 (все модели)
        DawiControl DC2976UW
        Diamond FirePort (все)
            NCR cards (все)
            Symbios cards (все)
            Tekram DC390W, 390U и 90F
            Tyan S1365

    NCR 53C500 based PC-Card SCSI контроллеры:
        IO DATA PCSC-DV
        KME KXLC002(TAXAN ICD-400PN, etc.), KXLC004
        Macnica Miracle SCSI-II mPS110
        Media Intelligent MSC-110, MSC-200
        NEC PC-9801N-J03R
        New Media Corporation BASICS SCSI
        Qlogic Fast SCSI
        RATOC REX-9530, REX-5572 (только как SCSI)

    TMC 18C30, 18C50 базированные ISA/PC-Card SCSI контроллеры:
        Future Domain SCSI2GO
        IBM SCSI PCMCIA Card
        ICM PSC-2401 SCSI
        Melco IFC-SC
        RATOC REX-5536, REX-5536AM, REX-5536M, REX-9836A

    DTC 3290 EISA SCSI контроллер в 1542 режиме эмуляции.

    Tekram DC390 и DC390T контроллеры (также могут быть и другие карты на
    базе AMD 53c974).

    Workbit Ninja SCSI-3 на базе PC-Card SCSI контроллеров:
        Alpha-Data AD-PCS201
        IO DATA CBSC16

    Во всех поддерживаемых контроллерах SCSI, обеспечена поддержка для
    SCSI-I & внешнее оборудование SCSI-II, включая жесткие диски,
    оптические диски, лентопротяжное устройства (включая DAT и 8mm Exabyte),
    средние чейнджеры, процессорные выходные устройства и CDROM драйверы.
    Устройства WORM, поддерживающие команды CDROM, поддерживаются CDROM
    драйвером только для доступа в режиме read-only.  WORM/CD-R/CD-RW
    поддержка записи обеспечивается cdrecord, находящейся в портах.

    Следующие CD-ROM типы систем поддерживаются в настоящее время:
    (cd)    SCSI interface (также включает SoundBlaster SCSI)
    (matcd) Matsushita/Panasonic (Creative SoundBlaster) proprietary
            interface (562/563 models)
    (scd)   Sony proprietary interface (все модели)
    (acd)   ATAPI IDE interface

    Неподдерживаемые драйверы могут работать на вашем оборудовании, а могут и
    не работать:

      (mcd)   Mitsumi proprietary CD-ROM interface (все модели)

    4.2.    Сетевые карты
    ----    -------------

    Adaptec Duralink PCI Fast Ethernet адаптеры на базеb Adaptec
    AIC-6915 Fast Ethernet controller chip, всключая следующие:
      ANA-62011 64-bit single port 10/100baseTX adapter
      ANA-62022 64-bit dual port 10/100baseTX adapter
      ANA-62044 64-bit quad port 10/100baseTX adapter
      ANA-69011 32-bit single port 10/100baseTX adapter
      ANA-62020 64-bit single port 100baseFX adapter

    Allied-Telesyn AT1700 и RE2000 карты

    Alteon Networks PCI Gigabit Ethernet NICs на основе Tigon 1 и Tigon 2
    chipsets, включая следующие:
      Alteon AceNIC (Tigon 1 and 2)
      Alteon AceNIC 1000baseT (Tigon 2)
      3Com 3c985-SX (Tigon 1 and 2)
      Netgear GA620 (Tigon 2)
      Netgear GA620T (Tigon 2, 1000baseT)
      Silicon Graphics Gigabit Ethernet
      DEC/Compaq EtherWORKS 1000
      NEC Gigabit Ethernet
      Farallon PN9000SX

    AMD PCnet/PCI (79c970 & 53c974 or 79c974)
    AMD PCnet/FAST, PCnet/FAST+, PCnet/FAST III, PCnet/PRO,
    HomePCI, и HomePNA.

    SMC Elite 16 WD8013 Ethernet interface, и большинство других WD8003E,
    WD8003EBT, WD8003W, WD8013W, WD8003S, WD8003SBT и WD8013EBT
    based clones.  SMC Elite Ultra также поддерживается.

    RealTek 8129/8139 Fast Ethernet NICs, включая следующие:
      Allied Telesyn AT2550
      Allied Telesyn AT2500TX
      Genius GF100TXR (RTL8139)
      NDC Communications NE100TX-E
      OvisLink LEF-8129TX
      OvisLink LEF-8139TX
      Netronix Inc. EA-1210 NetEther 10/100
      KTX-9130TX 10/100 Fast Ethernet
      Accton "Cheetah" EN1207D (MPX 5030/5038; RealTek 8139 clone)
      SMC EZ Card 10/100 PCI 1211-TX

    Lite-On 82c168/82c169 PNIC Fast Ethernet NICs, включая следующие:
      LinkSys EtherFast LNE100TX
      NetGear FA310-TX Rev. D1
      Matrox FastNIC 10/100
      Kingston KNE110TX

    Macronix 98713, 98713A, 98715, 98715A и 98725 Fast Ethernet NICs
      Accton EN1217 (98715A)
      Adico AE310TX (98715A)
      Compex RL100-TX
      CNet Pro120A (98713 or 98713A)
      CNet Pro120B (98715)
      NDC Communications SFA100A (98713A)
      SVEC PN102TX (98713)

    Macronix/Lite-On PNIC II LC82C115 Fast Ethernet NICs, включая следующие:
      LinkSys EtherFast LNE100TX Version 2

    Winbond W89C840F Fast Ethernet NICs,  включая следующие:
      Trendware TE100-PCIE

    VIA Technologies VT3043 "Rhine I" и VT86C100A "Rhine II" Fast Ethernet
    NICs, включая следующие:
      Hawking Technologies PN102TX
      D-Link DFE-530TX
      AOpen/Acer ALN-320

    Silicon Integrated Systems SiS 900 и SiS 7016 PCI Fast Ethernet NICs

    Sundance Technologies ST201 PCI Fast Ethernet NICs, включая следующие:
      D-Link DFE-550TX

    SysKonnect SK-984x PCI Gigabit Ethernet cards, включая следующие:
      SK-9841 1000baseLX single mode fiber, single port
      SK-9842 1000baseSX multimode fiber, single port
      SK-9843 1000baseLX single mode fiber, dual port
      SK-9844 1000baseSX multimode fiber, dual port

    Texas Instruments ThunderLAN PCI NICs, включая следующие:
      Compaq Netelligent 10, 10/100, 10/100 Proliant, 10/100 Dual-Port
      Compaq Netelligent 10/100 TX Embedded UTP, 10 T PCI UTP/Coax, 10/100 TX UTP
      Compaq NetFlex 3P, 3P Integrated, 3P w/ BNC
      Olicom OC-2135/2138, OC-2325, OC-2326 10/100 TX UTP
      Racore 8165 10/100baseTX
      Racore 8148 10baseT/100baseTX/100baseFX multi-personality

    ADMtek AL981-based PCI Fast Ethernet NICs
    ADMtek AN985-based PCI Fast Ethernet NICs
    ADMtek Inc. AN986-based USB Ethernet NICs, включая следующие:
      LinkSys USB100TX
      Billionton USB100
      Melco Inc. LUA-TX
      D-Link DSB-650TX
      SMC 2202USB

    CATC USB-EL1210A-based USB Ethernet NICs, включая следующие:
      CATC Netmate
      CATC Netmate II
      Belkin F5U111

    Kawasaki LSI KU5KUSB101B-based USB Ethernet NICs, включая следующие:
      LinkSys USB10T
      Entrega NET-USB-E45
      Peracom USB Ethernet Adapter
      3Com 3c19250
      ADS Technologies USB-10BT
      ATen UC10T
      Netgear EA101
      D-Link DSB-650
      SMC 2102USB
      SMC 2104USB
      Corega USB-T

    ASIX Electronics AX88140A PCI NICs, включая следующие:
      Alfa Inc. GFC2204
      CNet Pro110B

    DEC EtherWORKS III NICs (DE203, DE204, and DE205)
    DEC EtherWORKS II NICs (DE200, DE201, DE202, and DE422)
    DEC DC21040, DC21041, or DC21140 based NICs (SMC Etherpower 8432T, DE245, etc)
    DEC FDDI (DEFPA/DEFEA) NICs

    DEC/Intel 21143 based Fast Ethernet NICs, включая следующие:
      DEC DE500-BA
      Compaq Presario 7900 series built-in Ethernet
      D-Link DFE-570TX
      Kingston KNE100TX
      LinkSys EtherFast 10/100 Instant GigaDrive built-in Ethernet

    Davicom DM9100 and DM9102 PCI Fast Ethernet NICs, включая следующие:
      Jaton Corporation XPressNet

    Efficient ENI-155p ATM PCI

    FORE PCA-200E ATM PCI

    Fujitsu MB86960A/MB86965A, включая следующие:
      CONTEC C-NET(PC)C Ethernet
      Eiger Labs EPX-10BT
      Fujitsu FMV-J182, FMV-J182A, MBH10302, MBH10303 Ethernet PCMCIA
      Fujitsu Towa LA501 Ethernet
      HITACHI HT-4840-11
      NextCom J Link NC5310
      RATOC REX-5588, REX-9822, REX-4886, REX-R280
      TDK LAK-CD021, LAK-CD021A, LAK-CD021BX

    HP PC Lan+ cards (номера моделей: 27247B и 27252A).

    Intel EtherExpress (не рекомендуются из-за нестабильности драйвера)
    Intel EtherExpress Pro/10
    Intel EtherExpress Pro/100B PCI Fast Ethernet
    Intel PRO/100+ Management Adapter
    Intel Gigabit Ethernet (PRO/1000)

    Isolan AT 4141-0 (16 bit)
    Isolink 4110     (8 bit)

    Novell NE1000, NE2000, и NE2100 Ethernet интерфейс.
    PCI сетевые карты, эмулирующие NE2000: RealTek 8029, NetVin 5000,
    Winbond W89C940, Surecom NE-34, VIA VT86C926, etc.

    3Com 3C501 карты

    3Com 3C503 Etherlink II

    3Com 3C507 Etherlink 16/TP

    3Com 3C509, 3C579,
    3C589/589B/589C/589D/589E/XE589ET/574TX/574B (PC-card/PCMCIA),
    3C590/592/595/900/905/905B/905C PCI,
    3C556/556B MiniPCI,
    и EISA (Fast) Etherlink III / (Fast) Etherlink XL

    3Com 3c980/3c980B Fast Etherlink XL server adapter

    3Com 3cSOHO100-TX OfficeConnect adapter

    NE2000 compatible PC-Card (PCMCIA) Ethernet/FastEthernet карты,
    включая следующие:
      AR-P500 Ethernet card
      Accton EN2212/EN2216/UE2216(OEM)
      Allied Telesis CentreCOM LA100-PCM_V2
      AmbiCom 10BaseT card
      BayNetworks NETGEAR FA410TXC Fast Ethernet
      CNet BC40 adapter
      COREGA Ether PCC-T/EtherII PCC-T/FEther PCC-TXF/PCC-TXD
      Compex Net-A adapter
      CyQ've ELA-010
      D-Link DE-650/660
      Danpex EN-6200P2
      ELECOM Laneed LD-CDL/TX
      IO DATA PCLA/TE, PCET/TX, PCET/TX-R
      IBM Creditcard Ethernet I/II
      IC-CARD Ethernet/IC-CARD+ Ethernet
      Linksys EC2T/PCMPC100,EtherFast 10/100 PC Card (PCMPC100,V2,V3)
      Melco LPC-T/LPC2-T/LPC2-TX/LPC3-TX/LPC3-CLX
      NDC Ethernet Instant-Link
      National Semiconductor InfoMover NE4100
      Network Everywhere Ethernet 10BaseT PC Card
      Planex FNW-3600-T
      Socket LP-E
      Surecom EtherPerfect EP-427
      TDK LAK-CD031,Grey Cell GCS2000 Ethernet Card
      Telecom Device SuperSocket RE450T

    Megahertz X-Jack Ethernet PC-Card CC-10BT

    Xircom CreditCard adapters(16bit) and workalikes
        Accton EN2226/Fast EtherCard (16-bit verison)
        Compaq Netelligent 10/100 PC Card
        Intel EtherExpress PRO/100 Mobile Adapter (16-bit verison)
        Xircom 10/100 Network PC Card adapter
        Xircom Realport card + modem(Ethernet part)
        Xircom CreditCard Ethernet 10/100
        Xircom CreditCard 10Base-T "CreditCard Ethernet Adaptor IIps" (PS-CE2-10)
        Xircom CreditCard Ethernet 10/100 + modem (Ethernet part)

    National Semiconductor DP8393X (SONIC) Ethernet cards
        NEC PC-9801-83, -84, -103, and -104
        NEC PC-9801N-25 and -J02R


    4.3.    USB
    ----    ---

    Поддерживается ряд внешних устройств USB.  Благодаря родовой природе
    большинства устройств USB, любое устройство данного класса (за редким
    исключением) будет поддерживаться даже в том случае, если оно здесь
    не указано.

    USB клавиатура.

    USB мышь.

    USB принтеры.

    USB концентраторы.

    USB Ethernet контроллеры.


    USB Host Controllers:
        ALi Aladdin-V.
        AMD-756.
        CMD Tech 670 & 673.
        Intel 82371SB (PIIX3).
        Intel 82371AB и EB chipsets (PIIX4).
        NEC uPD 9210.
        OPTi 82C861 (FireLink).
        SiS 5571.
        VIA 83C572 USB.
        и любой другой соответствующий UHCI или OHCI набор микросхем материнской
        платы (без исключений).


    PCI plug-in USB host controllers:
        ADS Electronics PCI сменная карта (2 порта).
        Entrega PCI сменная карта (4 порта).


    Особые устройства, которые должны работать (смотри выше поддерживаемые
    устройства USB Ethernet):

    Флоппи-дискеты/жесткие диски/CDROMы/Zip драйверы/т.д.:
       Iomega USB Zip 100Mb (простейшая поддержка).
       Matshita CF-VFDU03 флоппи-дискета.
       Microtech USB-SCSI-HD 50 USB to SCSI cable.
       Panasonic floppy drive.
       Y-E Data floppy drive (720/1.44/2.88Mb).

    Концентраторы:
       Andromeda hub.
       MacAlly self powered hub (4 ports).
       NEC hub.

    Клавиатура:
       Apple iMac keyboard.
       BTC BTC7935 keyboard with PS/2 mouse port.
       Cherry G81-3504 keyboard.
       Logitech M2452 keyboard.
       MacAlly iKey keyboard.
       Microsoft keyboard.

    Мышь:
       Agiler Mouse 29UO.
       Apple iMac Mouse.
       Belkin Mouse.
       Chic mouse.
       Cypress mouse.
       Genius Niche mouse.
       Kensington Mouse-in-a-Box.
       Logitech wheel mouse (3 кнопки).
       Logitech PS/2 / USB mouse (3 кнопки).
       MacAlly mouse (3 кнопки).
       Microsoft IntelliMouse (3 кнопки).
       Trust Ami Mouse (3 кнопки).

    Адаптеры к принтерам:
       ATen parallel printer adapter.
       Belkin F5U002 parallel printer adapter.
       Entrega USB-to-parallel printer adapter.

    Сканеры:
       Perfection 636U
       HP ScanJet 4100C, 5200C, 6300C

    Модемы:
       3Com 5605 Modem

    Другое:
       ActiveWire I/O Board.


    4.4.    ISDN (European DSS1 [Q.921/Q.931] protocol)
    ----    -------------------------------------------

    Asuscom ISDNlink 128K PnP

    AVM A1
    AVM Fritz!Card classic
    AVM Fritz!Card PCI

    Creatix ISDN-S0/8
    Creatix ISDN-S0/16
    Creatix ISDN-S0 PnP

    Dr.Neuhaus Niccy 1008
    Dr.Neuhaus Niccy 1016
    Dr.Neuhaus Niccy GO@ (ISA PnP)

    ELSA QuickStep 1000pro ISA
    ELSA MicroLink ISDN/PCI (same as ELSA QuickStep 1000pro PCI)
    ELSA PCC-16

    Sagem Cybermod (ISA PnP)

    Sedlbauer Win Speed

    Siemens I-Surf 2.0

    Teles S0/8
    Teles S0/16
    Teles S0/16.3 ("c" Versions - такие как 16.3c - не поддерживаются!)
    Teles S0/16.3 PnP


    4.5.    Разное
    ----    ------

    AST 4 port serial card using shared IRQ.

    ARNET 8 port serial card using shared IRQ.
    ARNET (now Digiboard) Sync 570/i high-speed serial.

    Boca BB1004 4-Port serial card (Модемы НЕ поддерживаются)
    Boca IOAT66 6-Port serial card (Модемы поддерживаются)
    Boca BB1008 8-Port serial card (Модемы НЕ поддерживаются)
    Boca BB2016 16-Port serial card (Модемы поддерживаются)

    Comtrol Rocketport card.

    Cyclades Cyclom-y Serial Board.

    STB 4 port card using shared IRQ.

    SDL Communications Riscom/8 Serial Board.
    SDL Communications RISCom/N2 b N2pci high-speed sync serial boards.

    Specialix SI/XIO/SX multiport serial cards, как с более старой
    SIHOST2.x, так и с новой "расширенной" (на основе transputer, aka JET)
    host cards.
    Поддерживаются ISA, EISA и PCI.

    Stallion multiport serial boards: EasyIO, EasyConnection 8/32 & 8/64,
    ONboard 4/16 и Brumby.

    HP4020, HP6020, Philips CDD2000/CDD2660 и Plasmon CD-R drives.

    Bus mice

    PS/2 mice

    Standard PC Joystick

    X-10 power controllers

    GPIB и Transputer drivers.

    Genius и Mustek ручные сканеры.

    Lucent Technologies WaveLAN/IEEE 802.11 PCMCIA и ISA на стандартной
    скорости (2Mbps) и турбо-скорости (6Mbps) беспроводные сетевые адаптеры
    и workalikes
    3COM 3crwe737A AirConnect Wireless LAN PC Card
    Cabletron RoamAbout 802.11 DS
    Compaq WL100
    Corega KK Wireless LAN PCC-11, PCCA-11
    Laneed Wireless card
    ELECOM Air@Hawk/LD-WL11/PCC
    Farallon Skyline 11Mbps Wireless
    ICOM SL-1100
    Intel PRO/Wireless 2011 LAN PC Card
    IO Data WN-B11/PCM
    Melco Airconnect WLI-PCM-L11
    NCR WaveLAN/IEEE 802.11
    NEC Wireless Card CMZ-RT-WP, PC-WL/11C, PK-WL001
    PLANEX GeoWave/GW-NS110
    TDK LAK-CD011WL
    Примечание:  ISA версии этих адаптеров на самом деле являются картами
    PCMCIA в сочетании с дополнительной картой ISA к PCMCIA, поэтому оба вида
    устройств работают с одним и тем же драйвером.

    Беспроводные адаптеры Aironet 4500/4800 серии 802.11. PCMCIA, PCI и ISA
    все поддерживачтся.
    Cisco Systems Aironet 340 Series (включая 340, 341, и 342 модели)
    11Mbps 802.11 ьеспроводные NIC

    Webgear Aviator 2.4GHz беспроводные адаптеры.

    Toshiba Mobile HDD MEHDD20A (Тип II)

    Panasonic Flash ATA BN-040ABP3

    Hewlett Packard M820e (CD-writer)

    4.6.    Микроканал
    ----    ------------

    Экспериментальная поддержка систем Microchannel - новшество в FreeBSD 4.0

    Драйверы с поддержкой внешних устройств Microchannel:

    aha:    Adaptec AHA-1640 SCSI контроллер
    bt: Buslogic BT-640A и Storage Dimensions SDC3211 SCSI контроллеры
    ep: 3Com 3C529 сетевой адаптер


    4.7.    Мультимедия
    ----    -----------

    Adlib, SoundBlaster, SoundBlaster Pro, ProAudioSpectrum, Gravis UltraSound
    и Roland MPU-401 злуковые карты.
    (by Voxware)

    Advance Asound 100, 110 и Logic ALS120
    C-Media CMI-8x38
    Crystal Semiconductor CS461x/462x/428x
    Crystal Semiconductor CS4281
    ENSONIQ AudioPCI ES1370/1371
    ESS ES1868, ES1869, ES1879 и ES1888
    ESS Maestro-1, Maestro-2, и Maestro-2E
    ESS Maestro-3/Allegro
    ForteMedia fm801
    Gravis UltraSound MAX/PnP
    MSS/WSS Compatible DSPs
    NeoMagic 256AV/ZX
    OPTi 931/82C931
    SoundBlaster, Soundblaster Pro, Soundblaster AWE-32, Soundblaster AWE-64
    Trident 4DWave DX/NX
    VIA Technologies VT82C686A
    Yamaha DS1 и DS1e
    (by newpcm)

    Примечание: из-за лицензионных ограничений, драйвер Maestro3/Allegro
    не может быть скомпиллирован в ядро. чтобы использовать этот драйвер,
    добавьте следующую строку к /boot/loader.conf:

        maestro3_load="YES"

    Matrox Meteor Video фрейм граббер
    Creative Labs Video Spigot фрейм граббер
    Cortex1 фрейм граббер
    Различные фрейм грабберы основаны на Brooktree Bt848 и Bt878 chip.


Нажатие на [ENTER] возвращает нас к Меню Документации.




Партнёры:
PostgresPro
Inferno Solutions
Hosting by Hoster.ru
Хостинг:

Закладки на сайте
Проследить за страницей
Created 1996-2024 by Maxim Chirkov
Добавить, Поддержать, Вебмастеру
