Internetworking Technology Overview.

ГЛАВА 10. PPP.

• Библиографическая справка
• Компоненты PPP
• Основные принципы работы
• Требования, определяемые физическим уровнем
• Канальный уровень PPP
• Протокол управления канала связи PPP (LCP)

Библиографическая справка

В конце 1980 гг. Internet (крупная международная сеть, соединяющая множество иссследовательских организаций, университетoв и коммерческих концернов) начала испытывать резкий рост числа главных вычислительных машин, обеспечивающих TCP/IP. Преобладающая часть этих главных вычислительных машин была подсоединена к локальным сетям (LAN) различных типов, причем наиболее популярной была Ethernet. Большая часть других главных вычислительных машин.соединялись через глобальные сети (WAN), такие как общедоступные сети передачи данных (PDN) типа Х.25. Сравнительно небольшое число главных вычислительных машин были подключены к каналам связи с непосредственным (двухточечным) соединением (т.е. к последовательным каналами связи). Однако каналы связи с непосредственным соединением принадлежат к числу старейших методов передачи информации, и почти каждая главная вычислительная машина поддерживает непосредственные соединения. Например, асинхронные интерфейсы RS-232-С встречаются фактически повсюду.

Одной из причин малого числа каналов связи IP с непосредственным соединением было отсутствие стандартного протокола формирования пакета данных Internet. Протокол Point-to-Point Protocol (PPP) (Протокол канала связи с непосредственным соединением) предназначался для решения этой проблемы. Помимо решения проблемы формирования стандартных пакетов данных Internet IP в каналах с непосредственным соединением, РРР также должен был решить другие проблемы, в том числе присвоение и управление адресами IP, асинхронное (старт/стоп) и синхронное бит-ориентированное формирование пакета данных, мультиплексирование протокола сети, конфигурация канала связи, проверка качества канала связи, обнаружение ошибок и согласование варианта для таких способностей, как согласование адреса сетевого уровня и согласование компрессии информации. РРР решает эти вопросы путем обеспечения расширяемого Протокола Управления Каналом (Link Control Protocol) (LCP) и семейства Протоколов Управления Сетью (Network Control Protocols) (NCP), которые позволяют согласовывать факультативные параметры конфигурации и различные возможности. Сегодня PPP, помимо IP, обеспечивает также и другие протоколы, в том числе IPX и DECnet.

Компоненты PPP

РРР обеспечивает метод передачи дейтаграмм через последовательные каналы связи с непосредственным соединением. Он содержит три основных компонента:

• Метод формирования дейтаграмм для передачи по последовательным каналам. РРР использует протокол High-level Data Link Control (HDLC) (Протокол управления каналом передачи данных высокого уровня) в качестве базиса для формирования дейтаграмм при прохождении через каналы с непосредственным соединением. Дополнительная информация по HDLC дается в Главе 12 "SDLC и его производные".
• Расширяемый протокол LCP для организации, выбора конфигурации и проверки соединения канала передачи данных.
• Семейство протоколов NCP для организации и выбора конфигурации различных протоколов сетевого уровня. РРР предназначена для обеспечения одновременного пользования множеством протоколов сетевого уровня.

Основные принципы работы

Для того, чтобы организовать связь через канал связи с непосредственным соединением, инициирующий РРР сначала отправляет пакеты LCР для выбора конфигурации и (факультативно) проверки канала передачи данных. После того, как канал установлен и пакетом LCР проведенo необходимое согласование факультативных средств, инициирующий РРР отправляет пакеты NCP, чтобы выбрать и определить конфигурацию одного или более протоколов сетевого уровня. Как только конфигурация каждого выбранного протокола оперделена, дейтаграммы из каждого протокола сетевого уровня могут быть отправлены через данный канал. Канал сохраняет свою конфигурацию для связи до тех пор, пока явно выраженные пакеты LCP или NCP не закроют этот канал, или пока не произойдет какое-нибудь внешнее событие (например, истечет срок бездействия таймера или вмешается какой-нибудь пользователь).

Требования, определяемые физическим уровнем

РРР может работать через любой интерфейс DTE/DCE (например, EIA RS-232-C, EIA RS-422, EIA RS-423 и CCITT V.35). Единственным абсолютным требованием, которое пред'являет РРР, является требование обеспечения дублированных схем (либо специально назначенных, либо переключаемых), которые могут работать как в синхронном, так и в асинхронном последовательном по битам режиме, прозрачном для блоков данных канального уровня РРР. РРР не пред'являет каких-либо ограничений, касающихся скорости передачи информации, кроме тех, которые определяются конкретным примененным интерфейсом DTE/DCE.

Канальный уровень PPP

РРР использует принципы, терминологию и структуру блока данных процедур HDLC (ISO 3309-1979) Международной Организации по Стандартизации (ISO), модифицированных стандартом ISO 3309-1984/PDAD1 "Addendum 1:Start/stop Trasmission" (Приложение 1: Стартстопная передача"). ISO 3309-1979 определяет структуру блока данных HLDC для применения в синхронных окружениях. ISO 3309-1984/PDAD1 определяет предложенные для стандарта ISO 3309-1979 модификации, которые позволяют его использование в асинхронных окружениях. Процедуры управления РРР используют дефиниции и кодирование управляющих полей, стандартизированных ISO 4335-1979 и ISO 4335-1979/Addendum 1-1979.

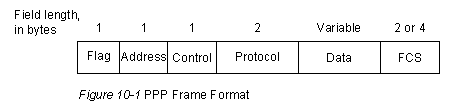

Нa Рис. 10-1 приведен формат блока данных РРР.

flag

Длина последовательности "флаг" равна одному байту; она указывает на начало или конец блока данных. Эта последовательность состоит из бинарной последовательности 01111110.

address

Длина поля "адрес" равна 1 байту; оно содержит бинарную последовательность 11111111, представляющую собой стандартный широковещательный адрес. РРР не присваивает индивидуальных адресов станциям.

control

Поле "управление" составляет 1 байт и содержит бинарную последовательность 00000011, которая требует от пользователя передачи информации непоследовательным кадром. Предусмотрены услуги без установления соединения канала связи, аналогичные услугам LLC Type 1. Подробную информацию о типах LLC и блоков данных смотри в Главе 12 "SDLC и его производные".

protocol

Длина поля "протокол" равна 2 байтам; его значение идентифицирует протокол, заключенный в информационном поле блока данных. Большинство современных значений поля протокола определены в последнем выпуске Assigned Numbers Request for Comments (RFC).

data

Длина поля "данные" - от нуля и больше; оно содержит дейтаграмму для ротокола, заданного в поле протокола. Конец информационного поля определяется локализацией замыкающей последовательности "флаг" и предоставлением двух байтов полю FCS. Максимальная длина умолчания информационного поля равна 1500 байтам. В соответствии с априорным соглашением, разрешающие реализации РРР могут использовать другие значения максимальной длины информационного поля.

frame check sequence

Поле проверочной последовательности блока данных (FCS) обычно составляет 16 бит (два байта). В соответствии с априорным соглашением, разрешающие реализации РРР могут использовать 32-х битовое (четырехбайтовое) поле FCS, чтобы улучшить процесс выявления ошибок.

Link Control Protocol (LCP) может согласовывать модификации стандартной структуры блока данных РРР. Однако модифицированные блоки данных всегда будут четко различимы от стандартных блоков данных.

Протокол управления канала связи PPP (LCP)

LCP обеспечивает метод организации, выбора конфигурации, поддержания и окончания работы канала с непосредственным соединением. Процесс LCD проходит через 4 четко различаемые фазы:

• Организация канала и согласование его конфигурации. Прежде чем может быть произведен обмен каких-либо дейтаграмм сетевого уровня (например, IP), LCP сначала должен открыть связь и согласовать параметры конфигурации. Эта фаза завершается после того, как пакет подтверждения конфигурации будет отправлен и принят.
• Определение качества канала связи. LCP обеспечивает факультативную фазу определения качества канала, которая следует за фазой организации канала и согласования его конфигурации. В этой фазе проверяется канал, чтобы определить, является ли качество канала достаточным для вызова протоколов сетевого уровня. Эта фаза является полностью факультативной. LСP может задержать передачу информации протоколов сетевого уровня до завершения этой фазы.
• Согласование конфигурации протоколов сетевого уровня. После того, как LСP завершит фазу определения качества канала связи, конфигурация сетевых протоколов может быть по отдельности выбрана соответствующими NCP, и они могут быть в любой момент вызваны и освобождены для последующего использования. Если LCP закрывает данный канал, он информирует об этом протоколы сетевого уровня, чтобы они могли принять соответствующие меры.
• Прекращение действия канала. LCP может в любой момент закрыть канал. Этро обычно делается по запросу пользователя (человека), но может произойти и из-за какого-нибудь физического события, такого, как потеря носителя или истечение периода бездействия таймера.

Существует три класса пакетов LCP:

• Пакеты для организации канала связи. Используются для организации и выбора конфигурации канала.
• Пакеты для завершения действия канала. Используются для завершения действия канала связи.
• Пакеты для поддержания работоспособности канала. Используются для поддержания и отладки канала.

Эти пакеты используются для достижения работоспособности каждой из фаз LCP.
