Internetworking Technology Overview.

Глава 6. Token Ring и IEEE 802.5.



Библиографическая справка


Сеть Token Ring первоначально была разработана компанией IBM в 1970 гг. Она попрежнему является основной технологией IBM для локальных сетей (LAN) , уступая по популярности среди технологий LAN только Ethernet/IEEE 802.3. Спецификация IEEE 802.5 почти идентична и полностью совместима с сетью Token Ring IBM. Спецификация IEEE 802.5 была фактически создана по образцу Token Ring IBM, и она продолжает отслеживать ее разработку. Термин "Token Ring" oбычно применяется как при ссылке на сеть Token Ring IBM, так и на сеть IEEE 802.5.


Сравнение Token Ring и IEEE 802.5

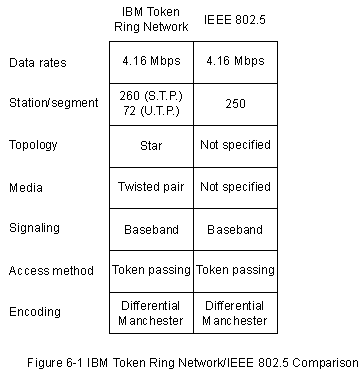

Сети Token Ring и IEEE 802.5 в основном почти совместимы, хотя их спецификации имеют относительно небольшие различия. Сеть Token Ring IBM оговаривает звездообразное соединение, причем все конечные устройства подключаются к устройству, называемому "устройством доступа к многостанционной сети" (MSAU), в то время как IEEE 802.5 не оговаривает топологию сети (хотя виртуально все реализации IEEE 802.5 также базируются на звездообразной сети). Имеются и другие отличия, в том числе тип носителя (IEEE 802.5 не оговаривает тип носителя, в то время как сети Toke Ring IBM используют витую пару) и размер поля маршрутной информации (смотри далее в этой главе обсуждение характеристик полей маршрутной информации). На Рис. 6-1 представлены обобщенные характеристики сетей Token Ring и IЕЕЕ 802.5.




Передача маркера


Token Ring и IEEE 802.5 являются главными примерами сетей с передачей маркера. Сети с передачей маркера перемещают вдоль сети небольшой блок данных, называемый маркером. Владение этим маркером гарантирует право передачи. Если узел, принимающий маркер, не имеет информации для отправки, он просто переправляет маркер к следующей конечной станции. Каждая станция может удерживать маркер в течение определенного максимального времени.

Если у станции, владеющей маркером, имеется информации для передачи, она захватывает маркер, изменяет у него один бит (в результате чего маркер превращается в последовательность "начало блока данных"), дополняет информацией, которую он хочет передать и, наконец, отсылает эту информацию к следующей станции кольцевой сети. Когда информационный блок циркулирует по кольцу, маркер в сети отсутствует (если только кольцо не обеспечивает "раннего освобождения маркера" - early token release), поэтому другие станции, желающие передать информацию, вынуждены ожидать. Следовательно, в сетях Token Ring не может быть коллизий. Если обеспечивается раннее высвобождение маркера, то новый маркер может быть выпущен после завершения передачи блока данных.

Информационный блок циркулирует по кольцу, пока не достигнет предполагаемой станции назначения, которая копирует информацию для дальнейшей обработки. Информационный блок продолжает циркулировать по кольцу; он окончательно удаляется после достижения станции, отославшей этот блок. Станция отправки может проверить вернувшийся блок, чтобы убедиться, что он был просмотрен и затем скопирован станцией назначения.

В отличие от сетей CSMA/CD (например, Ethernet) сети с передачей маркера являются детерминистическими сетями. Это означает, что можно вычислить максимальное время, которое пройдет,прежде чем любая конечная станция сможет передавать. Эта характеристика, а также некоторые характеристики надежности, которые будут рассмотрены дальше, делают сеть Token Ring идеальной для применений, где задержка должна быть предсказуема и важна устойчивость функционирования сети. Примерами таких применений является среда автоматизированных станций на заводах.


Физические соединения

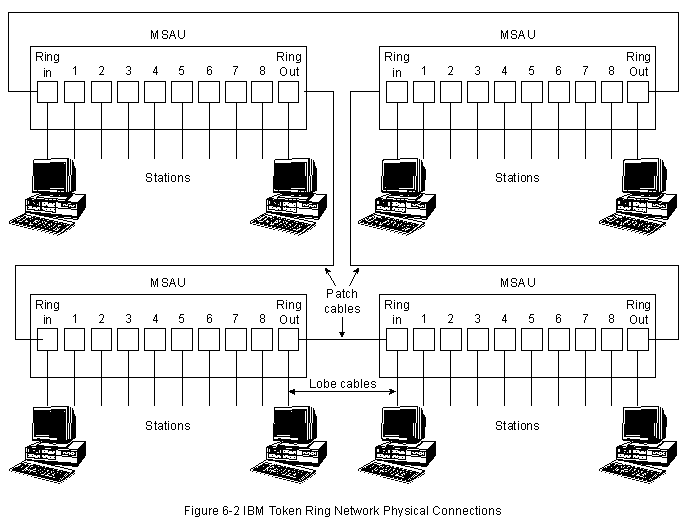

Станции сети IBM Token Ring напрямую подключаются к MSAU, которые могут быть об'единены с помощью кабелей, образуя одну большую кольцевую сеть (смотри Рис. 6-2). Кабели- перемычки соединяют MSAU со смежными MSAU. Кабели-лепестки подключают MSAU к станциям. В составе МSAU имеются шунтирующие реле для исключения станций из кольца.




Система приоритетов


Сети Тоkеn Ring используют сложную систему приоритетов, которая позволяет некоторым станциям с высоким приоритетом, назначенным пользователем, более часто пользоваться сетью. Блоки данных Token Ring содержат два поля, которые управляют приоритетом: поле приоритетов и поле резервирования.

Только станции с приоритетом, который равен или выше величины приоритета, содержащейся в маркере, могут завладеть им. После того, как маркер захвачен и изменен( в результате чего он превратился в информационный блок), только станции, приоритет которых выше приоритета передающей станции, могут зарезервировать маркер для следующего прохода по сети. При генерации следующего маркера в него включается более высокий приоритет данной резервирующей станции. Станции, которые повышают уровень приоритета маркера, должны восстановить предыдущий уровень приоритета после завершения передачи.


Механизмы управления неисправостями


Сети Token Ring используют несколько механизмов обнаружения и компенсации неисправностей в сети. Например, одна станция в сети Token Ring выбирается "активным монитором" (active monitor). Эта станция, которой в принципе может быть любая станция сети, действует как централизованный источник синхронизирующей информации для других станций кольца и выполняет разнообразразные функции для поддержания кольца. Одной из таких функций является удаление из кольца постоянно циркулирующих блоков данных. Если устройство, отправившее блок данных, отказало, то этот блок может постоянно циркулировать по кольцу. Это может помешать другим станциям передавать собственные блоки данных и фактически блокирует сеть. Активный монитор может выявлять и удалять такие блоки и генерировать новый маркер.

Звездообразная топология сети IBM Token Ring также способствует повышению общей надежности сети. Т.к. вся информация сети Token Ring просматривется активными MSAU, эти устройства можно запрограммировать так, чтобы они проверяли наличие проблем и при необходимости выборочно удаляли станции из кольца.

Алгоритм Token Ring, называемый "сигнализирующим" (beaconing), выявляет и пытается устранить некоторые неисправности сети. Если какая-нибудь станция обнаружит серьезную проблему в сети (например такую, как обрыв кабеля), она высылает сигнальный блок данных. Сигнальный блок данных указывает домен неисправности, в который входят станция, сообщающая о неисправности, ее ближайший активный сосед, находящийся выше по течению потока информации (NAUN), и все, что находится между ними. Сигнализация инициализирует процесс, называемый "автореконфигурацией" (autoreconfiguration), в ходе которого узлы, расположенные в пределах отказавшего домена, автоматически выполняют диагностику, пытаясь реконфигурировать сеть вокруг отказавшей зоны. В физическом плане MSAU может выполнить это с помощью электрической реконфигурации.


Формат блока данных

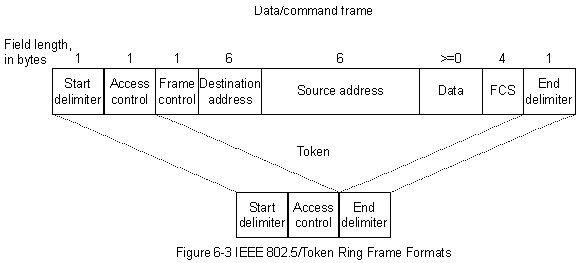

Сети Token Ring определяют два типа блока данных: блоки маркеров и блоки данных/блоки команд. Оба формата представлены на Рис.6-3.
