Часть 30. Линейки

Иерархия наследования

Object +--- Widget +--- Ruler

Линейка используется для индикации положения курсора мыши. Она могжет быть как вертикальной, так и горизонтальной. В обоих случая линейка занимают всю отведенную окну, в котором она создана, область. Текущее положение курсора мыши на линейке отмечает маленький треугольник.

Прежде, чем использовать, линейку необходимо создать. Горизонтальная и вертикальная создается следующими методами:

$hruler = new Gtk::HRuler();

$vruler = new Gtk::VRuler();

Создав линейку, мы можем указать ее единицу измерения 'pixels', 'inches' или 'centimeters':

$ruler->set_metric( $metric );

По умолчанию используются 'pixels'.

Другой важной характеристикой является отображение насечек на шкале и подписей к ним. Описать это можно с помощью метода

$ruler->set_range( $lower, $upper, $position, $max_size );

$lower и $upper определяют соответственно минимальное и максимальное значение шкалы, а $max_size максимально возможное значение, которое может быть отображено данной линейкой. #!!!! этот параметр очень странно работает... $position определяет начальное положение индикатора на линейке.

Можно задать размер вертикльной линейки в 800 пикселей выполнив:

$vruler->set_range( 0, 800, 0, 800 );

Подписи к делениям будут каждые 100 пискселов. Если вдруг мы захотим установить размер от 7 до 16, то нужно выполнить: $vruler->set_range( 7, 16, 0, 20 );

Как было замечено, индикатором позиции курсора выступает мальенкий треугольник. Если линейка используется именно для отображения позиции курсора, то сигнал 'motion_notify_event' необходимо соединить с событием 'motion_notify_event' линейки. Для этого достаточно выполнить команду:

$area->signal_connect( "motion_notify_event", sub { $ruler->motion_notify_event( $_[1] ); } );

30.1. Пример использования линеек.

Следующий пример создает арену с вертикальной и горизонтальной линейками. Размер арены 600 на 400 пикселов. Горизонтальная линейка будет отображать значения с 7 до 13. А вертикальная - с 0 до 400, с подписью к делениям каждые 100 пикселов.

Расположим арену и линейки внутри таблицы.

Итак, пример:

Исходник


#!/usr/bin/perl -w

use
Gtk
;
use
strict
;

set_locale Gtk;
init Gtk;


my
 $false = 0;

my
 $true = 1;


my
 $xsize = 600;

my
 $ysize = 400;


my
 $window;

my
 $table;

my
 $area;

my
 $hrule;

my
 $vrule;


# создаем окно
$window = new Gtk::Window( "toplevel" );
$window->signal_connect( "delete_event",
sub
 { Gtk->
exit
( 0 ); } );
$window->border_width( 10 );

# Таблица, в которую поместим линейки и арену
$table = new Gtk::Table( 3, 2, $false );
$window->add( $table );

# Создаем арену.
$area = new Gtk::DrawingArea();
$area->size( $xsize, $ysize );
$table->attach( $area, 1, 2, 1, 2, [ 'expand', 'fill' ], 'fill', 0, 0 );
$area->set_events( [ 'pointer_motion_mask', 'pointer_motion_hint_mask' ] );

# Горизонтальная линейка будет наверху.
# Говорим, чтобы событие горизонтального перемещения курсора мыши
# нужно посылать соответствующему обработчику этой линейки.
$hrule = new Gtk::HRuler();
$hrule->set_metric( 'pixels' );
$hrule->set_range( 7, 13, 0, 20 );
$area->signal_connect( "motion_notify_event",

sub
 { $hrule->motion_notify_event( $_[1] ); } );
$table->attach( $hrule, 1, 2, 0, 1,
		[ 'expand', 'shrink', 'fill' ],
		'fill', 0, 0 );

# Вертикальную линейку разместим слева.
# Аналогично соединим событие перемещения мыши (вертикальное)
# через арену и соответствующий обработчкик линейки.
$vrule = new Gtk::VRuler();
$vrule->set_metric( 'pixels' );
$vrule->set_range( 0, $ysize, 10, $ysize );
$area->signal_connect( "motion_notify_event",

sub
 { $vrule->motion_notify_event( $_[1] ); } );
$table->attach( $vrule, 0, 1, 1, 2,
		[ 'fill', 'expand', 'shrink' ],
		'fill', 0, 0 );

# и... вылетит птичка. ))
# Показываем все.
$area->show();
$hrule->show();
$vrule->show();
$table->show();
$window->show();

main Gtk;

exit
( 0 );


# Конец примера

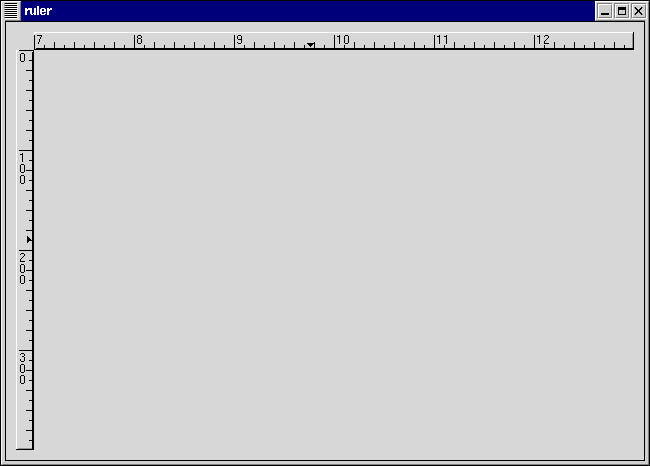

Скриншот

Если вы присмотритесь, то заметите, что указатель мыши не отображается на скриншоте (дело в программе, которую я использовал для его создания). Но вы можете точно указать позицию, в которой он был благодаря линейкам.
