Любое устройство, подключенное к локальной сети (Ethernet, FDDI и т.д.), имеет уникальный физический сетевой адрес, заданный аппаратным образом. 6-байтовый Ethernet-адрес выбирает изготовитель сетевого интерфейсного оборудования из выделенного для него по лицензии адресного пространства. Если у машины меняется сетевой адаптер, то меняется и ее Ethernet-адрес.

4-байтовый IP-адрес задает менеджер сети с учетом положения машины в сети Интернет. Если машина перемещается в другую часть сети Интернет, то ее IP-адрес должен быть изменен. Преобразование IP-адресов в сетевые выполняется с помощью arp-таблицы. Каждая машина сети имеет отдельную ARP-таблицу для каждого своего сетевого адаптера. Не трудно видеть, что существует проблема отображения физического адреса (6 байт для Ethernet) в пространство сетевых IP-адресов (4 байта) и наоборот.

Протокол ARP (address resolution protocol, RFC-826) решает именно эту проблему - преобразует ARP- в Ethernet-адреса.

Рассмотрим процедуру преобразования адресов при отправлении сообщения. Пусть прикладная программа одной ЭВМ отправляет сообщение другой. Прикладной программе IP-адрес места назначения обычно известен. Для определения Ethernet-адреса просматривается ARP-таблица. Если для требуемого IP-адреса в ней присутствует Ethernet-адрес, то формируется и посылается соответствующий пакет. Если же с помощью ARP-таблицы не удается преобразовать адрес, то выполняется следующее:

1. Всем машинам в сети посылается пакет с ARP-запросом (с широковещательным Ethernet-адресом места назначения).
2. Исходящий IP-пакет ставится в очередь.

Каждая машина, принявшая ARP-запрос, в своем ARP-модуле сравнивает собственный IP-адрес с IP-адресом в запросе. Если IP-адрес совпал, то прямо по Ethernet-адресу отправителя запроса посылается ответ, содержащий как IP-адрес ответившей машины, так и ее Ethernet-адрес. После получения ответа на свой ARP-запрос машина имеет требуемую информацию о соответствии IP и Ethernet-адресов, формирует соответствующий элемент ARP-таблицы и отправляет IP-пакет, ранее поставленный в очередь. Если же в сети нет машины с искомым IP-адресом, то ARP-ответа не будет и не будет записи в ARP-таблицу. Протокол IP будет уничтожать IP-пакеты, предназначенные для отправки по этому адресу.

Протоколы верхнего уровня не могут отличить случай повреждения в среде ethernet от случая отсутствия машины с искомым IP-адресом. Во многих реализациях в случае, если IP-адрес не принадлежит локальной сети, внешний порт сети (gateway) или маршрутизатор откликается, выдавая свой физический адрес (режим прокси-ARP).

Функционально, ARP делится на две части. Одна - определяет физический адрес при посылке пакета, другая отвечает на запросы других машин. ARP-таблицы имеют динамический характер, каждая запись в ней "живет" определенное время после чего удаляется. Менеджер сети может осуществить запись в ARP-таблицу, которая там будет храниться "вечно". ARP-пакеты вкладываются непосредственно в ethernet-кадры. Формат arp-пакета показан на рис. 4.4.6.1.

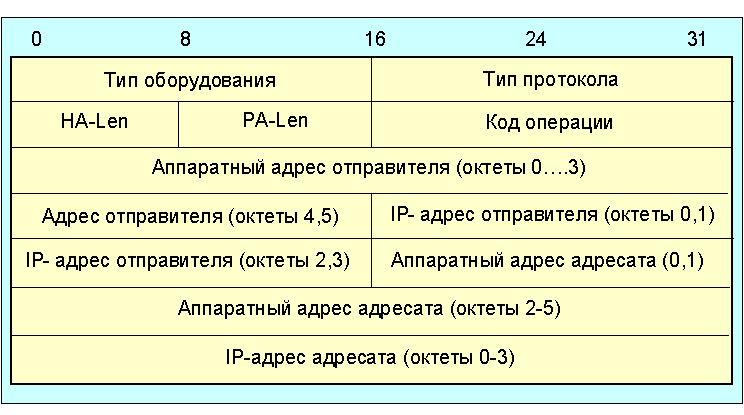

Рис. 4.4.6.1. Формат пакета ARP

HA-Len - длина аппаратного адреса; PA-Len - длина протокольного адреса (длина в байтах, например, для IP-адреса PA-Len=4). Тип оборудования - это тип интерфейса, для которого отправитель ищет адрес; код содержит 1 для Ethernet. Ниже представлена таблица 4.4.6.1 кодов оборудования.

Таблица 4.4.6.1. Коды оборудования

Таблица 4.4.6.2. Коды протоколов (для IP это 0800H).
