6.4.1 Алгоритм DES
Семенов Ю.А. (ГНЦ ИТЭФ) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Стандарт шифрования DES (Data Encryption Standard) был разработан в 1970-х годах, он базируется на алгоритме DEA. Исходные идеи алгоритма шифрования данных DEA (data encryption algorithm) были предложены компанией IBM еще в 1960-х годах и базировались на идеях, описанных Клодом Шенноном в 1940-х годах. Первоначально эта методика шифрования называлась lucifer (разработчик Хорст Фейштель, название dea (см. http/:snoopy.falkor.gen.nz/~rae/des.html) она получила лишь в 1976 году. Lucifer был первым блочным алгоритмом шифрования, он использовал блоки размером 128 бит и 128-битовый ключ. По существу этот алгоритм являлся прототипом DEA. В 1986 в Японии (NIT) разработан алгоритм FEAL(Fast data Encipherment ALgorithm), предназначенный для использования в факсах, модемах и телефонах (длина ключа до 128 бит). Существует и ряд других разработок. DEA (ANSI x3.92-1981; www.cryptosoft.com/html/fips46-2.htm) оперирует с блоками данных размером 64 бита и использует ключ длиной 56 бит. Такая длина ключа соответствует 1017 комбинаций, что обеспечивало до недавнего времени достаточный уровень безопасности. В дальнейшем можно ожидать расширения ключа до 64 бит (например, LOKI) или вообще замены DES другим стандартом. Входной блок данных, состоящий из 64 бит, преобразуется в выходной блок идентичной длины. Ключ шифрования должен быть известен, как отправляющей так и принимающей сторонам. В алгоритме широко используются перестановки битов текста. Вводится функция f, которая работает с 32-разрядными словами исходного текста (А) и использует в качестве параметра 48-разрядный ключ (J). Схеме работы функции f показана на рис. 6.4.1.1. Сначала 32 входные разряда расширяются до 48, при этом некоторые разряды повторяются. Схема этого расширения показана ниже (номера соответствуют номерам бит исходного 32-разрядного кода). 32 1 2 3 4 5 Для полученного 48-разрядного кода и ключа выполняется операция исключающее ИЛИ (XOR). Результирующий 48-разрядный код преобразуется в 32-разрядный с помощью S-матриц. На выходе S-матриц осуществляется перестановка согласно схеме показанной ниже (числа представляют собой порядковые номера бит). 16 7 20 21

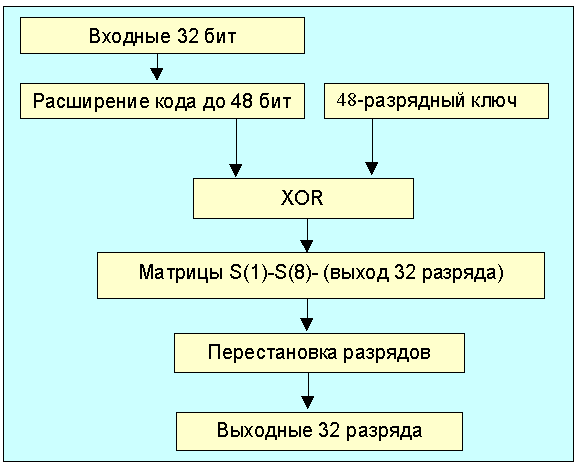

Рис. 6.4.1.1. Алгоритм работы функции f Преобразование начинается с перестановки бит (IP - Initial Permutation) в 64-разрядном блоке исходных данных. 58-ой бит становится первым, 50-ый - вторым и т.д. Схема перестановки битов показана ниже. 58 50 42 34 26 18 10 2 Полученный блок делится на две 32-разрядные части L0 и R0. Далее 16 раз повторяются следующие 4 процедуры:
Пусть A=Li, а J - преобразованный ключ. С помощью функции f(A,J) генерируется 32-разрядный выходной код. Структурная схема реализации алгоритма dea показана на рис. 6.4.1.2.

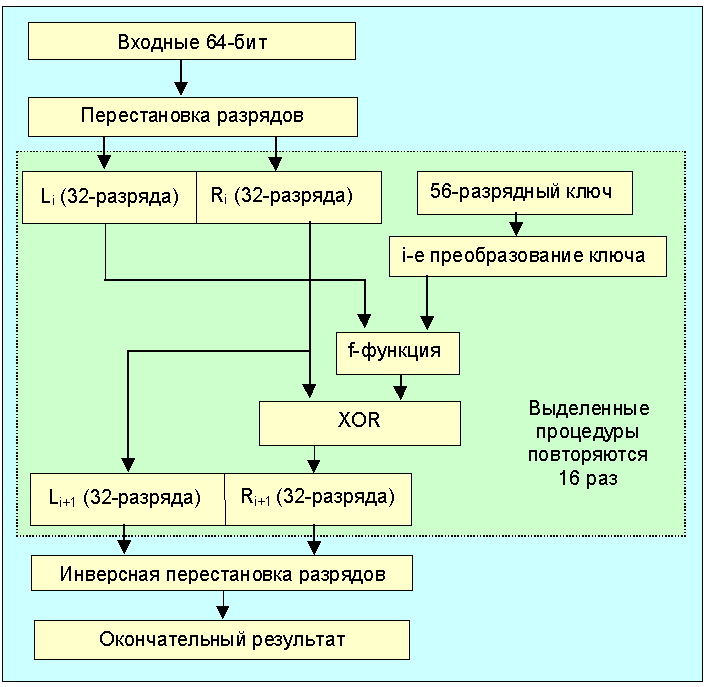

Рис. 6.4.1.2. Структурная схема реализации алгоритма DEA Инверсная перестановка разрядов предполагает следующее размещение 64 бит зашифрованных данных (первым битом становится 40-ой, вторым 8-ой и т.д.). 40 8 48 16 56 24 64 32 S-матрицы представляют собой таблицы содержащие 4-ряда и 16 столбцов. Матрица S(1) представлена ниже (эта матрица, также как и те, что приведены в ссылке 2, являются рекомендуемыми). No. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Исходный 48-разрядный код делится на 8 групп по 6 разрядов. Первый и последний разряд в группе используется в качестве адреса строки, а средние 4 разряда - в качестве адреса столбца. В результате каждые 6 бит кода преобразуются в 4 бита, а весь 48-разрядный код в 32-разрядный (для этого нужно 8 S-матриц). Существуют разработки, позволяющие выполнять шифрование в рамках стандарта DES аппаратным образом, что обеспечивает довольно высокое быстродействие. Преобразования ключей Kn (n=1,.,16; Kn = KS(n,key), где n - номер итерации) осуществляются согласно алгоритму, показанному на рис. 6.4.1.3.

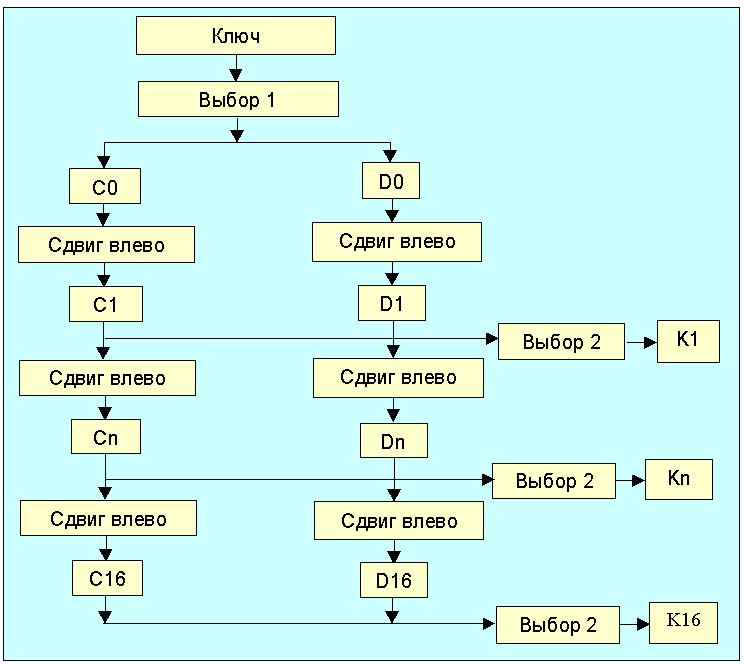

Рис. 6.4.1.3. Алгоритм вычисления последовательности ключей Kn Для описания алгоритма вычисления ключей Kn (функция KS) достаточно определить структуру "Выбора 1" и "Выбора 2", а также задать схему сдвигов влево (табл. 6.4.1.2). "Выбора 1" и "Выбора 2" представляют собой перестановки битов ключа (PC-1 и PC-2; табл. 6.4.1.1). При необходимости биты 8, 16,., 64 могут использоваться для контроля четности. Для вычисления очередного значения ключа таблица делится на две части С0 и D0. В С0 войдут биты 57, 49, 41,., 44 и 36, а в D0 - 63, 55, 47,., 12 и 4. Так как схема сдвигов задана (табл. 6.4.1.2) C1,D1; Cn, Dn и так далее могут быть легко получены из C0 и D0. Так, например, C3 и D3 получаются из C2 и D2 циклическим сдвигом влево на 2 разряда Таблица 6.4.1.1
Таблица 6.4.1.2
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
