5.4. Двойная буферизация.

Двойная буферизация применяется для создания быстроменяющегося интерфейса и устранения эффекта мерцания. Мерцание возникает, когда те же самые пиксели перерисовываются несколько раз подряд, в различные цвета и в течение очень короткого отрезка времени. Если это происходит с одним пикселем, то эффект мерцания практически не заметен из-за незначительных размеров одного пикселя, но если это происходит с большой группой пикселей, эффект становится заметным и может вызывать у пользователя чувство раздражения.

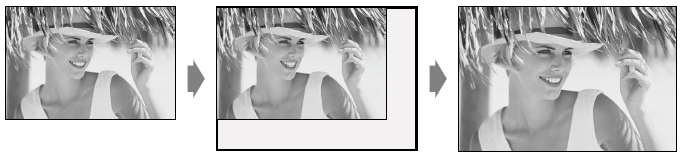

Когда Qt генерирует событие paint, виджет сначала "стирается" -- т.е. все пиксели окрашиваются цветом фона. Затем, в функции paintEvent() виджету остается окрасить только те пиксели, цвет которых отличается от цвета фона. Такой двухшаговый алгоритм довольно удобен, поскольку мы перерисовываем только то что нужно, нимало не беспокоясь о других писелях.

К сожалению, этот алгоритм является основной причиной возникновения мерцания. Например, если пользователь изменяет размеры виджета, область окна под виджетом сначала полностью очищается, а затем выполняется рисование виджета. Особенно ярко эффект мерцания проявляется, когда оконная система отображает содержимое окна при изменении его размеров, поскольку в этом случае виджеты многократно рисуются и стираются.

Первое правило, на пути к устранению мерцания -- конструировать виджет с флагом WNoAutoErase. Этот флаг предотвращает стирание виджета перед передачей событие paint.

Правило второе -- окрашивать каждый из пикселей только один раз. Самый простой способ выполнить это требование -- рисовать виджет сначала в памяти, а затем копировать полученный рисунок. При таком подходе уже не важно -- сколько раз окрашивался тот или иной пиксель, поскольку рисование проходит не на экране. Этот прием называется двойной буферизацией.

Процесс добавления двойной буферизации в виджет не очень сложен. Предположим, что оригинальный обработчик события paint выглядит примерно так:

void MyWidget::paintEvent(QPaintEvent *)
{
  QPainter painter(this);
  drawMyStuff(&painter);
}


void MyWidget::paintEvent(QPaintEvent *event)
{
  static QPixmap pixmap;
  QRect rect = event->rect();

  QSize newSize = rect.size().expandedTo(pixmap.size());
  pixmap.resize(newSize);
  pixmap.fill(this, rect.topLeft());

  QPainter painter(&pixmap, this);
  painter.translate(-rect.x(), -rect.y());
  drawMyStuff(&painter);
  bitBlt(this, rect.x(), rect.y(), &pixmap, 0, 0,
         rect.width(), rect.height());
}


Класс QPixmap очень напоминает QImage и QWidget. Подобно QImage, он хранит изображение, но глубина цвета и цветовая палитра зависят от настроек дисплея, подобно QWidget. Если оконная система работает с 8-ми битным цветом, все QWidget и QPixmap ограничиваются 256-ю цветами, а Qt автоматически переводит 24-х битный цвет в 8-ми битное представление.

Затем создается QPainter. Передавая указатель this конструктору, мы заставляем QPainter взять некоторые настройки, например шрифт, из виджета. Вызовом translate() осуществляется переход к системе координат виджета.

В завершение, изображение копируется в виджет с помощью глобальной функции bitBlt() (от англ. "bit-block transfer" -- "перемещение битового блока").

Двойная буферизация бывает полезной не только для устранения эффекта мерцания. Выгода от ее использования особенно заметна в тех случаях, когда формирование изображения -- довольно сложный процесс, и оно должно периодически обновляться на экране. Такие изображения могут сохраняться в памяти, вместе с виджетом, и копироваться в виджет при наступлении события paint. Это особенно полезно, когда необходимо внести в рисунок лишь незначительные изменения, например -- нарисовать границы прямоугольника выделения.

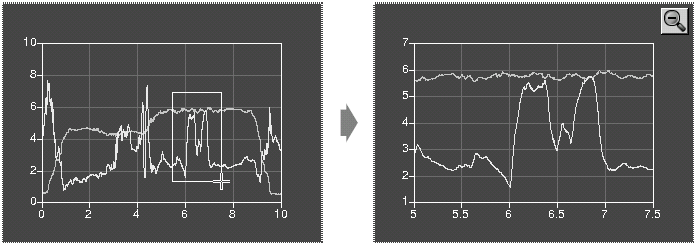

В завершение этой главы мы рассмотрим создание виджета Plotter. Он использует двойную буферизацию, а так же демонстрирует некоторые аспекты программирования в Qt, включая обработку событий от клавиатуры и системы координат.

Виджет Plotter отображает одну или несколько кривых, каждая из которых задается массивом координат. Пользователь может выделить мышью некоторую область на графике, а Plotter изменит масштаб отображения по осям так, что выделенная область целиком займет пространство виджета.

Компонент может хранить данные любого числа кривых. Он так же имеет стек из экземпляров класса PlotSettings, на котором хранится история изменения масштаба пользователем.

Начнем с файла заголовка:

#ifndef PLOTTER_H
#define PLOTTER_H

#include <qpixmap.h>
#include <qwidget.h>

#include <map>
#include <vector>

class QToolButton;
class PlotSettings;

typedef std::vector<double> CurveData;


Мы определили CurveData, как синоним std::vector<double>. Координаты точек, определяющих кривую на графике, предполагается хранить в виде массива пар координат x и y. Например, кривая задана тремя точками, с координатами (0, 24), (1, 44), (2, 89), что соответствует массиву значений [0, 24, 1, 44, 2, 89].

class Plotter : public QWidget
{
  Q_OBJECT

public:
  Plotter(QWidget *parent = 0, const char *name = 0,
          WFlags flags = 0);
  void setPlotSettings(const PlotSettings &settings);
  void setCurveData(int id, const CurveData &data);
  void clearCurve(int id);
  QSize minimumSizeHint() const;
  QSize sizeHint() const;

public slots:
  void zoomIn();
  void zoomOut();


protected:
  void paintEvent(QPaintEvent *event);
  void resizeEvent(QResizeEvent *event);
  void mousePressEvent(QMouseEvent *event);
  void mouseMoveEvent(QMouseEvent *event);
  void mouseReleaseEvent(QMouseEvent *event);
  void keyPressEvent(QKeyEvent *event);
  void wheelEvent(QWheelEvent *event);


private:
  void updateRubberBandRegion();
  void refreshPixmap();
  void drawGrid(QPainter *painter);
  void drawCurves(QPainter *painter);

  enum { Margin = 40 };

  QToolButton *zoomInButton;
  QToolButton *zoomOutButton;
  std::map<int, CurveData> curveMap;
  std::vector<PlotSettings> zoomStack;
  int curZoom;
  bool rubberBandIsShown;
  QRect rubberBandRect;
  QPixmap pixmap;
};


class PlotSettings
{
public:
  PlotSettings();

  void scroll(int dx, int dy);
  void adjust();
  double spanX() const { return maxX - minX; }
  double spanY() const { return maxY - minY; }

  double minX;
  double maxX;
  int numXTicks;
  double minY;
  double maxY;
  int numYTicks;

private:
  void adjustAxis(double &min, double &max, int &numTicks);
};
#endif


Строго говоря, переменные numXTicks и numYTicks хранят не число рисок, а число интервалов между рисками, т.е. если, например, в переменной numXTicks хранится число 5, то фактически, на оси x будет нарисовано 6 рисок. Такой подход упрощает расчеты, которые мы будем рассматривать чуть ниже.

#include <qpainter.h>
#include <qstyle.h>
#include <qtoolbutton.h>

#include <cmath>
using namespace std;

#include "plotter.h"


Plotter::Plotter(QWidget *parent, const char *name, WFlags flags)
    : QWidget(parent, name, flags | WNoAutoErase)
{
  setBackgroundMode(PaletteDark);
  setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
  setFocusPolicy(StrongFocus);
  rubberBandIsShown = false;

  zoomInButton = new QToolButton(this);
  zoomInButton->setIconSet(QPixmap::fromMimeSource("zoomin.png"));
  zoomInButton->adjustSize();
  connect(zoomInButton, SIGNAL(clicked()), this, SLOT(zoomIn()));

  zoomOutButton = new QToolButton(this);
  zoomOutButton->setIconSet( QPixmap::fromMimeSource("zoomout.png"));
  zoomOutButton->adjustSize();
  connect(zoomOutButton, SIGNAL(clicked()), this, SLOT(zoomOut()));

  setPlotSettings(PlotSettings());
}


Вызов setBackgroundMode() устанавливает в качестве фонового, вместо элемента палитры "background", элемент палитры -- "dark" (темный). Хотя в конструктор базового класса и передается флаг WNoAutoErase, тем не менее, по-прежнему необходимо иметь какой нибудь цвет в качестве фонового, которым будут закрашиваться пиксели, появляющиеся при увеличении размеров виджета, до того, как сработает обработчик paintEvent(). Поскольку фон виджета Plotter будет темным, то определенно имеет смысл окрашивать новые пиксели именно в темный цвет.

Затем, вызовом setSizePolicy(), устанавливается политика изменения размеров виджета. В данном случае, виджет может свободно изменять свои размеры по обеим осям. Такая политика изменения размеров характерна для виджетов, которые могут занимать значительную часть площади экрана. По-умолчанию, политика изменения размеров, для обеих осей, имеет значение QSizePolicy::Preferred, т.е. -- виджет "предпочитает" иметь размеры, равные "идеальным" значениям, но допускает и сжатие до минимально возможного размера (minimumSizeHint()), и растягивание до неопределенного предела.

Вызов setFocusPolicy() указывает виджету, что он может принимать фокус по щелчку мыши или по клавише Tab. Когда Plotter владеет фокусом, он может принимать и обрабатывать события от клавиатуры. Он реагирует на нажатия клавиш: "+" -- увеличить изображение, "-" -- уменьшить изображение и клавиши со стрелками -- для перемещения графика вверх, вниз, влево и вправо.

IMAGES += images/zoomin.png \
          images/zoomout.png


И, наконец, вызов setPlotSettings() завершает инициализацию виджета.

void Plotter::setPlotSettings(const PlotSettings &settings)
{
  zoomStack.resize(1);
  zoomStack[0] = settings;
  curZoom = 0;
  zoomInButton->hide();
  zoomOutButton->hide();
  refreshPixmap();
}


Стек представляют две переменные:

• zoomStack -- хранит экземпляры PlotSettings в виде одномерного массива vector<PlotSettings>.

• curZoom -- индекс экземпляра PlotSettings (в массиве zoomStack), который представляет текущие настройки.

Вызов refreshPixmap() обновляет изображение. Как правило, в таких случаях, мы вызываем update(), но в данной ситуации все делается несколько иначе, поскольку необходимо, чтобы QPixmap хранил самую последнюю версию картинки, отображаемой на экране. После регенерации картинки, refreshPixmap() вызывает update(), чтобы скопировать полученное изображение в виджет.

void Plotter::zoomOut()
{
  if (curZoom > 0) {
    --curZoom;
    zoomOutButton->setEnabled(curZoom > 0);
    zoomInButton->setEnabled(true);
    zoomInButton->show();
    refreshPixmap();
  }
}


void Plotter::zoomIn()
{
  if (curZoom < (int)zoomStack.size() - 1) {
    ++curZoom;
    zoomInButton->setEnabled( curZoom < (int)zoomStack.size() - 1);
    zoomOutButton->setEnabled(true);
    zoomOutButton->show();
    refreshPixmap();
  }
}


Слот увеличивает значение переменной curZoom, для перемещения на очередной уровень в стеке масштабов. Разрешает или запрещает кнопку Zoom In в зависимости от того -- достигнуто ли дно стека. И разрешает кнопку Zoom Out. Напоследок вызывается refreshPixmap(), чтобы обновить изображение на экране.

void Plotter::setCurveData(int id, const CurveData &data)
{
  curveMap[id] = data;
  refreshPixmap();
}


И опять же, для обновления отображения на экране, вместо update(), вызывается refreshPixmap().

void Plotter::clearCurve(int id)
{
  curveMap.erase(id);
  refreshPixmap();
}


QSize Plotter::minimumSizeHint() const
{
  return QSize(4 * Margin, 4 * Margin);
}


В данном случае функция возвращает размер 160 X 160, который учитывает размер рамки вокруг графика и некоторое пространство для рисования самого графика. Ниже этого размера график будет получаться слишком маленьким.

QSize Plotter::sizeHint() const
{
  return QSize(8 * Margin, 6 * Margin);
}


На этом мы завершаем обзор публичных методов и слотов класса Plotter и переходим к защищенным обработчикам событий.

void Plotter::paintEvent(QPaintEvent *event)
{
  QMemArray<QRect> rects = event->region().rects();
  for (int i = 0; i < (int)rects.size(); ++i)
    bitBlt(this, rects[i].topLeft(), &pixmap, rects[i]);

  QPainter painter(this);

  if (rubberBandIsShown) {
    painter.setPen(colorGroup().light());
    painter.drawRect(rubberBandRect.normalize());
  }
  if (hasFocus()) {
    style().drawPrimitive(QStyle::PE_FocusRect, &painter,
                          rect(), colorGroup(), QStyle::Style_FocusAtBorder,
                          colorGroup().dark());
  }
}


Вызов QRegion::rect() возвращает массив из QRect, который задает область перерисовки. Для копирования каждой подобласти, из буфера с изображением в виджет, используется функция bitBlt(). Это функция с глобальной областью видимости. Она имеет следующий синтаксис:

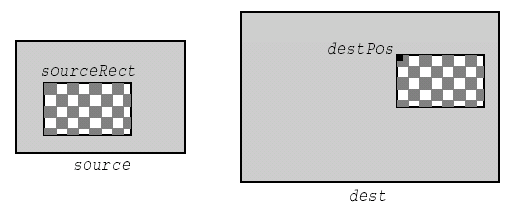

bitBlt(dest, destPos, source, sourceRect);


Как только перенос картинки из буфера будет завершен, мы приступаем к рисованию границ области выделения. Рамка рисуется цветом группы "light", чтобы обеспечить приемлемую контрастность рамки и фона. Обратите внимание: рамка рисуется прямо на виджете, оставляя буфер с рисунком в неприкосновенности. Собственно рисование выполняется функцией drawPrimitive().

Функция QWidget::style() возвращает стиль рисования виджета. В Qt стиль рисования виджета -- это подкласс QStyle. В список встроенных стилей входят QWindowsStyle, QWindowsXPStyle, QMotifStyle и QMacStyle.. Каждый из них предоставляет свою реализации виртуальных методов. Функция drawPrimitive() -- одна из них. Она рисует графические примитивы, такие как панели, кнопки и границы областей выделения, в соответствии с выбранным стилем. Как правило, для всех виджетов приложения устанавливается единый стиль отображения (QApplication::style()), но он может быть изменен для каждого из виджетов, вызовом QWidget::setStyle().

Создавая дочерние классы от QStyle, вы можете опредлять свои собственные стили отображения. Делается это обычно для того, чтобы подчеркнуть индивидуальность приложения (или группы приложений). Тем не менее, считается хорошим тоном соблюдать единый стиль отображения, выбранный пользователем при настройке рабочего окружения.

Стандартные виджеты Qt, практически всегда отрисовывают себя, основываясь на QStyle. Именно по этой причине они похожи на "родные" графические элементы самой операционной системы. Свои виджеты вы можете отрисовывать либо используя QStyle, либо собирая их из стандартных виджетов Qt. В случае с Plotter мы использовали оба подхода: прямоугольная рамка выделения рисуется с помощью QStyle, а кнопки Zoom In и Zoom Out -- это стандартные виджеты.

void Plotter::resizeEvent(QResizeEvent *)
{
  int x = width() - (zoomInButton->width()
          + zoomOutButton->width() + 10);
  zoomInButton->move(x, 5);
  zoomOutButton->move(x + zoomInButton->width() + 5, 5);
  refreshPixmap();
}


Если бы кнопки размещались в левом верхнем углу виджета, то мы могли бы просто установить их на место в конструкторе Plotter. Но мы выбрали правый верхний угол, поэтому необходимо постоянно следить за размерами виджета и перемещать кнопки в нужное место всякий раз, когда изменяются его размеры.

Нам не нужно изначально устанавливать кнопки в конструкторе, поскольку перед тем как виджет впервые появится на экране, Qt сгенерирует событие "resize".

В качестве альтернативы, можно было бы вставить в наш виджет менеджер размещения (например QGridLayout), который управлял бы расположением кнопок. Однако, это усложнило бы реализацию виджета и он стал бы более ресурсоемким. Когда виджет создается "с нуля", как в данном лучае, то правильнее будет отказаться от услуг менеджеров размещения и устанавливать все подчиненные компоненты вручную.

В конце обработчика, для перерисовки графика с новыми размерами, вызывается refreshPixmap().

void Plotter::mousePressEvent(QMouseEvent *event)
{
  if (event->button() == LeftButton) {
    rubberBandIsShown = true;
    rubberBandRect.setTopLeft(event->pos());
    rubberBandRect.setBottomRight(event->pos());
    updateRubberBandRegion();
    setCursor(crossCursor);
  }
}


Qt предоставляет два основных механизма управления внешним видом указателя мыши:

• QWidget::setCursor() -- устанавливает внешний вид курсора для конкретного виджета. По-умолчанию используется внешний вид курсора, установленный для владельца виджета или в виде стрелки (если в иерархии владельцев ни у кого не задан вид курсора мыши).

• QApplication::setOverrideCursor() -- устанавливает вид курсора для всего приложения в целом. Она отменяет действие QWidget::setCursor() всех виджетов, пока не будет вызвана restoreOverrideCursor().

void Plotter::mouseMoveEvent(QMouseEvent *event)
{
  if (event->state() & LeftButton) {
    updateRubberBandRegion();
    rubberBandRect.setBottomRight(event->pos());
    updateRubberBandRegion();
  }
}


Переменная rubberBandRect имеет тип QRect. Экземпляры этого класса могут поставлять значения в виде (x, y, w, h), где (x, y) --это координаты левого верхнего угла, а w, h -- ширина и высота прямоугольника либо в виде пар координат верхнего левого и правого нижнего углов. В нашем случае мы используем представление в виде пар координат. В качестве координат верхнего левого угла устанавливаются координаты указателя мыши в момент нажатия на кнопку, а текущее положение курсора мыши принимается за правый нижний угол рамки выделения.

Если пользователь переместит указатель влево или вверх, то может получиться ситуация, когда то, что мы считаем правым нижним углом, окажется левее и/или выше левого верхнего угла. В этом случае QRect будет представлять высоту и ширину прямоугольника отрицательными числами. Чтобы избежать сложностей с отрицательными числами, в QRect предусмотрена функция normalize(), которая возвращает нормализованные координаты прямоугольника.

void Plotter::mouseReleaseEvent(QMouseEvent *event)
{
  if (event->button() == LeftButton) {
    rubberBandIsShown = false;
    updateRubberBandRegion();
    unsetCursor();

    QRect rect = rubberBandRect.normalize();
    if (rect.width() < 4 || rect.height() < 4)
      return;
    rect.moveBy(-Margin, -Margin);

    PlotSettings prevSettings = zoomStack[curZoom];
    PlotSettings settings;
    double dx = prevSettings.spanX() / (width() - 2 * Margin);
    double dy = prevSettings.spanY() / (height() - 2 * Margin);
    settings.minX = prevSettings.minX + dx * rect.left();
    settings.maxX = prevSettings.minX + dx * rect.right();
    settings.minY = prevSettings.maxY - dy * rect.bottom();
    settings.maxY = prevSettings.maxY - dy * rect.top();
    settings.adjust();

    zoomStack.resize(curZoom + 1);
    zoomStack.push_back(settings);
    zoomIn();
  }
}

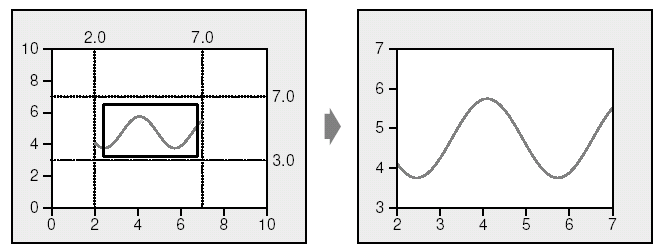

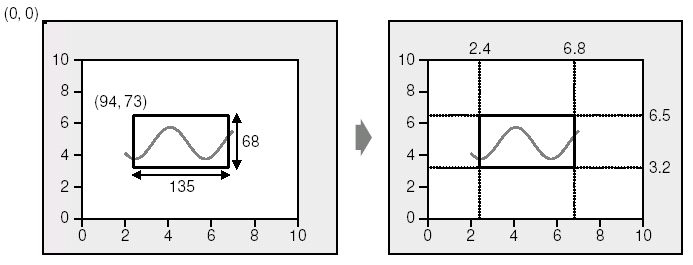

Процесс изменения масштаба осложнен тем обстоятельством, что нам приходится работать одновременно с двумя системами координат -- системой координат виджета и системой координат самого графика. Большая часть работы заключается в переходе от одной системы координат к другой.

После выполнения преобразований, вызывается PlotSettings::adjust(), которая округляет размеры и находит наиболее разумные значения для рисок, наносимых на оси графика.

void Plotter::keyPressEvent(QKeyEvent *event)
{
  switch (event->key()) {
    case Key_Plus:
        zoomIn();
        break;
    case Key_Minus:
        zoomOut();
        break;
    case Key_Left:
        zoomStack[curZoom].scroll(-1, 0);
        refreshPixmap();
        break;
    case Key_Right:
        zoomStack[curZoom].scroll(+1, 0);
        refreshPixmap();
        break;
    case Key_Down:
        zoomStack[curZoom].scroll(0, -1);
        refreshPixmap();
        break;
    case Key_Up:
        zoomStack[curZoom].scroll(0, +1);
        refreshPixmap();
        break;
    default:
        QWidget::keyPressEvent(event);
  }
}


void Plotter::wheelEvent(QWheelEvent *event)
{
  int numDegrees = event->delta() / 8;
  int numTicks = numDegrees / 15;

  if (event->orientation() == Horizontal)
    zoomStack[curZoom].scroll(numTicks, 0);
  else
    zoomStack[curZoom].scroll(0, numTicks);

  refreshPixmap();
}


На этом мы завершаем обзор обработчиков событий и переходим к приватным функциям:

void Plotter::updateRubberBandRegion()
{
  QRect rect = rubberBandRect.normalize();

  update(rect.left(), rect.top(), rect.width(), 1);
  update(rect.left(), rect.top(), 1, rect.height());
  update(rect.left(), rect.bottom(), rect.width(), 1);
  update(rect.right(), rect.top(), 1, rect.height());
}


void Plotter::updateRubberBandRegion()
{
  QPainter painter(this);
  painter.setRasterOp(NotROP);
  painter.drawRect(rubberBandRect.normalize());
}


void Plotter::refreshPixmap()
{
  pixmap.resize(size());
  pixmap.fill(this, 0, 0);
  QPainter painter(&pixmap, this);

  drawGrid(&painter);
  drawCurves(&painter);
  update();
}


Далее создается QPainter и с его помощью в буфере рисуются координатная сетка и кривые. В заключение вызывается update(), которая планирует событие "paint" для всего виджета в целом. Буфер будет скопирован в виджет -- в обработчике события paintEvent().

void Plotter::drawGrid(QPainter *painter)
{
  QRect rect(Margin, Margin,
             width() - 2 * Margin, height() - 2 * Margin);
  PlotSettings settings = zoomStack[curZoom];
  QPen quiteDark = colorGroup().dark().light();
  QPen light = colorGroup().light();

  for (int i = 0; i <= settings.numXTicks; ++i) {
    int x = rect.left() + (i * (rect.width() - 1)
                             / settings.numXTicks);
    double label = settings.minX + (i * settings.spanX()
                                      / settings.numXTicks);
    painter->setPen(quiteDark);
    painter->drawLine(x, rect.top(), x, rect.bottom());
    painter->setPen(light);
    painter->drawLine(x, rect.bottom(), x, rect.bottom() + 5);
    painter->drawText(x - 50, rect.bottom() + 5, 100, 15,
                      AlignHCenter | AlignTop,
                      QString::number(label));
  }

  for (int j = 0; j <= settings.numYTicks; ++j) {
    int y = rect.bottom() - (j * (rect.height() - 1)
                               / settings.numYTicks);
    double label = settings.minY + (j * settings.spanY()
                                      / settings.numYTicks);
    painter->setPen(quiteDark);
    painter->drawLine(rect.left(), y, rect.right(), y);
    painter->setPen(light);
    painter->drawLine(rect.left() - 5, y, rect.left(), y);
    painter->drawText(rect.left() - Margin, y - 10,
                      Margin - 5, 20,
                      AlignRight | AlignVCenter,
                      QString::number(label));
  }
  painter->drawRect(rect);
}


Функция drawText() имеет следующий синтаксис:

painter.drawText(x, y, w, h, alignment, text);


void Plotter::drawCurves(QPainter *painter)
{
  static const QColor colorForIds[6] = {
    red, green, blue, cyan, magenta, yellow
  };
  PlotSettings settings = zoomStack[curZoom];
  QRect rect(Margin, Margin,
             width() - 2 * Margin, height() - 2 * Margin);
  painter->setClipRect(rect.x() + 1, rect.y() + 1,
                       rect.width() - 2, rect.height() - 2);
  map<int, CurveData>::const_iterator it = curveMap.begin();
  while (it != curveMap.end()) {
    int id = (*it).first;
    const CurveData &data = (*it).second;
    int numPoints = 0;
    int maxPoints = data.size() / 2;
    QPointArray points(maxPoints);

    for (int i = 0; i < maxPoints; ++i) {
      double dx = data[2 * i] - settings.minX;
      double dy = data[2 * i + 1] - settings.minY;
      double x = rect.left() + (dx * (rect.width() - 1)
                                   / settings.spanX());
      double y = rect.bottom() - (dy * (rect.height() - 1)
                                     / settings.spanY());
      if (fabs(x) < 32768 && fabs(y) < 32768) {
        points[numPoints] = QPoint((int)x, (int)y);
        ++numPoints;
      }
    }
    points.truncate(numPoints);
    painter->setPen(colorForIds[(uint)id % 6]);
    painter->drawPolyline(points);
    ++it;
  }
}


Затем выполняется проход по всем кривым графика и для каждой из них -- по парам координат (x, y). Элемент итератора first дает нам ID (идентификатор) кривой, а second -- массив координат точек кривой.

Вложенный цикл for выполняет преобразование из системы координат графика в систему координат виджета и сохраняет результат в массив points, при условии, что они находятся в разумных пределах.

По окончании выполнения преобразований координат для всех точек кривой, устанавливается цвет "чернил" (используя один из предопределенных цветов) и вызывается drawPolyline(), которая рисует ломаную линию, проходящую через заданные точки.

На этом завершается реализация класса Plotter. И нам остается рассмотреть еще ряд функций-членов класса PlotSettings.

PlotSettings::PlotSettings()
{
  minX = 0.0;
  maxX = 10.0;
  numXTicks = 5;
  minY = 0.0;
  maxY = 10.0;
  numYTicks = 5;
}


void PlotSettings::scroll(int dx, int dy)
{
  double stepX = spanX() / numXTicks;
  minX += dx * stepX;
  maxX += dx * stepX;
  double stepY = spanY() / numYTicks;
  minY += dy * stepY;
  maxY += dy * stepY;
}


void PlotSettings::adjust()
{
  adjustAxis(minX, maxX, numXTicks);
  adjustAxis(minY, maxY, numYTicks);
}


void PlotSettings::adjustAxis(double &min, double &max, int &numTicks)
{
  const int MinTicks = 4;
  double grossStep = (max - min) / MinTicks;
  double step = pow(10, floor(log10(grossStep)));

  if (5 * step < grossStep)
    step *= 5;
  else if (2 * step < grossStep)
    step *= 2;

  numTicks = (int)(ceil(max / step) - floor(min / step));
  min = floor(min / step) * step;
  max = ceil(max / step) * step;
}


Большая часть кода функции служит для определения наиболее подходящего "расстояния" между соседними рисками ("шаг"). К выбору шага нужно подходить очень осторожно. Дробные значения шага, например 3.8, сложнее воспринимаются людьми, чем круглые. Для осей, которые имеют метки, записываемые в десятичной нотации, "наилучшими" значениями будут числа 10^n, 2*10^n или 5*10^n.

Поиск начинается с "большого шага", своего рода максимального значения для шага. Затем находится число, ближайшее (меньше или равно) к значению "большого шага", которое можно записать в форме 10^n: берется десятичный логарифм от "большого шага", округляется вниз до ближайшего целого и затем вычисляется степень 10-ти, с найденым числом в качестве показателя. Например, пусть "большой шаг" равен числу 236, в результате получаем: log 236 = 2.37291; округление дает число 2, а 10^2 = 100 -- кандидат для размера "наилучшего" шага.

Как только мы получили значение первого "кандидата" для шага оси, необходимо рассчитать еще два значения -- 2*10^n и 5*10^n. Для примера выше, два других кандидата -- это числа 200 и 500. Но число 500 значительно больше установленного нами максимума (236), а 200 -- меньше, поэтому в качестве шага оси принимается число 200.

Теперь, основываясь на значении шага, очень легко вычислить min, max и numTicks. Значение min получается за счет округления вниз начального min, до ближайшего множителя шага, а значение max -- за счет округления вверх, до ближайшего множителя шага. Величина numTicks -- это количество шагов, укладывающихся в интервал, между min и max. Например, если начальные значения min = 240, max = 1184, то новый диапазон значений оси будет составлять [200..1200], с 5 интервалами-шагами.

Этот алгоритм не всегда дает оптимальные значения. Более изощренный алгоритм вы найдете в статье Пауля Хекберта (Paul S. Heckbert) -- "Nice Numbers for Graph Labels", опубликованной в Graphics Gems (ISBN 0-12-286166-3). Кроме того, в ежеквартальнике Qt Quarterly имеется статья "Fast and Flicker-Free" ( http://doc.trolltech.com/qq/qq06-flicker-free.html), которая рассматривает некоторые идеи по устранению эффекта мерцания.

Эта глава завершает первую часть книги. Здесь мы рассказали как настроить стандартные виджеты Qt и как создать свой виджет, используя в качестве базового класса QWidget. В Главе 2 мы видели, как можно "собрать" виджет из других виджетов, эта тема будет рассматриваться глубже в Главе 6.

К настоящему моменту, вы получили достаточно знаний, чтобы написать законченное приложение с графическим интерфейсом пользователя. Во второй части книги, мы перейдем к более глубокому изучению Qt, что позволит нам использовать всю мощь этой замечательной библиотеки.
